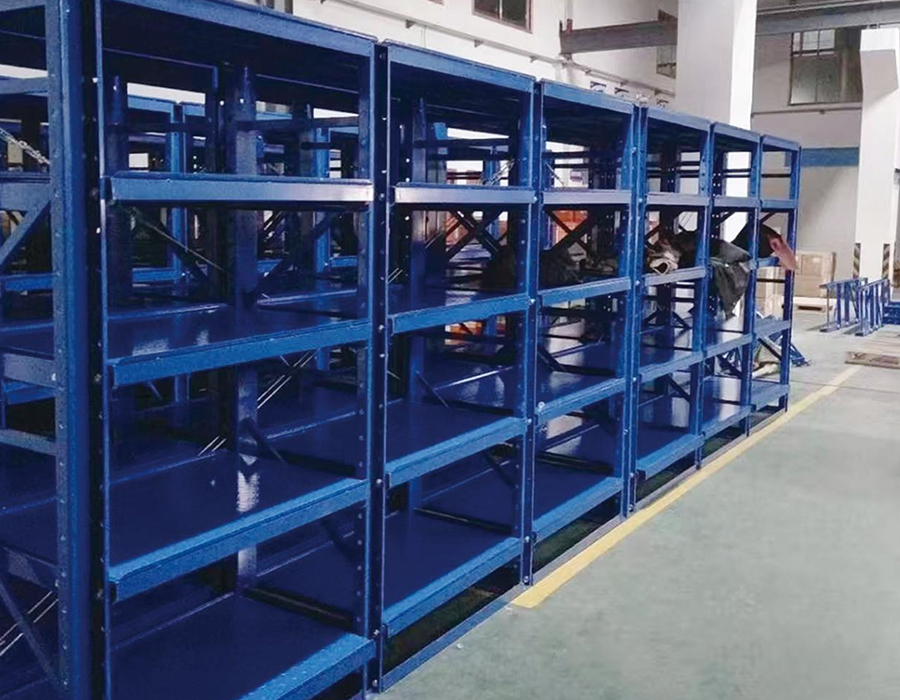

قالب من نوع الدرج/رف الأدوات

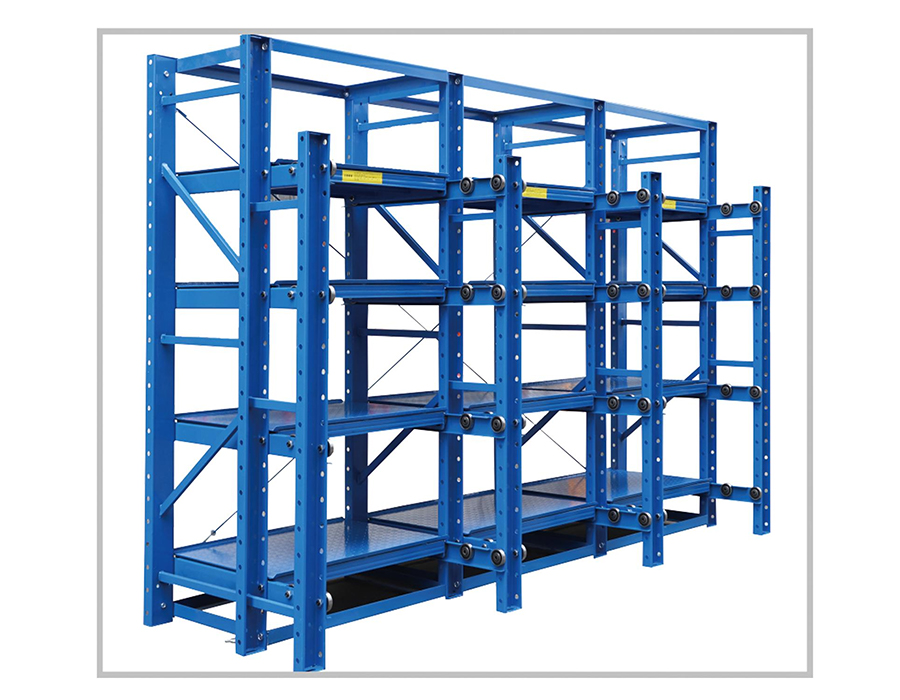

لماذا يعد تصميم آلية تمديد الدرج هو التحدي الهندسي الأساسي في رفوف القوالب

في أ تخزين رفوف العفن من نوع الدرج الثقيلة ، فإن آلية تمديد الدرج هي المكان الذي تتركز فيه أكبر المتطلبات الهندسية - ومع ذلك فهي العنصر الذي لا يتم تحديده بشكل متكرر في مشتريات الميزانية. قد يحمل درج القالب حمولات تتراوح من 500 كجم إلى أكثر من 5000 كجم حسب التطبيق، ويجب أن يمدد هذا الحمل بسلاسة على مسافة 600-1200 مم بدون انحراف جانبي، ولا ربط تحت الحمل اللامركزي، وتشغيل موثوق به عبر آلاف الدورات. لا يمكن تلبية هذه المتطلبات من خلال توسيع نطاق شرائح الأدراج القياسية الخفيفة.

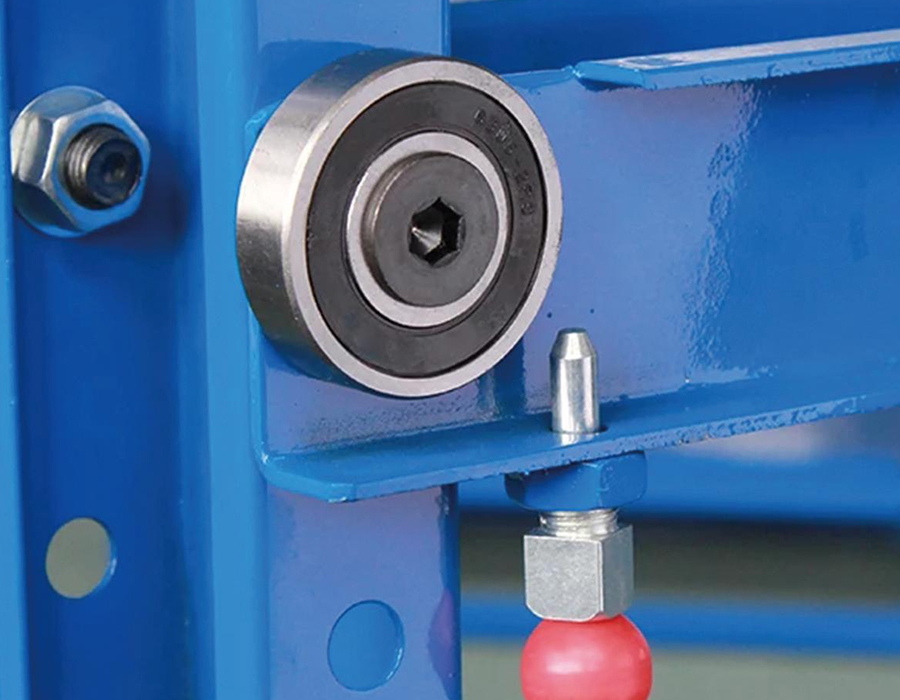

نوعان من أنظمة التمديد السائدة المستخدمة في رفوف القوالب الصناعية هما شرائح محامل الأسطوانة الفولاذية وأنظمة السكك الحديدية التوجيهية مع عربات الكرة المعاد تدويرها. تستخدم الشرائح ذات المحامل الأسطوانية بكرات فولاذية صلبة تعمل في قنوات مشكلة على البارد - فهي قوية وتتحمل التلوث وسهلة الصيانة، ولكن قدرتها على حمل الحمولة لكل وحدة عرض محدودة بسبب إجهاد ملامسة الأسطوانة. بالنسبة للأدراج التي يزيد وزنها عن 2000 كجم، يصبح زوج واحد من الشرائح الدوارة غير عملي دون وجود مسافات واسعة للغاية، مما يؤدي بدوره إلى زيادة العرض الإجمالي لحاوية الحامل. تحقق أنظمة قضبان التوجيه المحددة - قضبان الحركة الخطية المستعارة من تكنولوجيا الأدوات الآلية - معدلات حمل ديناميكي أعلى بكثير في مقطع عرضي أضيق، ولكنها أكثر حساسية لاختلال المحاذاة أثناء التثبيت وتتطلب بيئات تشغيل أنظف لتحقيق عمر الخدمة المقدر لها.

لا تقتصر معلمة المواصفات الحرجة على سعة التحميل الثابتة فحسب، بل على تصنيف الحمل الديناميكي في ظل دورات التمديد المتكررة. قد يكون لنظام الشرائح المقدر بحمل ثابت يبلغ 3000 كجم عمر كلال يصل إلى 20000 دورة تمديد كاملة فقط عند هذا الحمل - والذي، في غرفة القوالب التي تعمل نوبتين يوميًا، يترجم إلى ما يقرب من عامين إلى ثلاثة أعوام قبل الحاجة إلى استبدال المحمل. يجب على المشترين طلب تصنيف دورة التحميل الديناميكي وعدم الاعتماد فقط على رقم السعة الثابتة عند مقارنة مواصفات حامل القالب من نوع الدرج.

حساب الوزن الحقيقي للقوالب: لماذا تقلل الحمولة الاسمية من متطلبات التخزين

يُشار دائمًا إلى وزن القالب على أنه الوزن الصافي لمجموعة القالب نفسها - القلب وألواح التجويف ونظام القاذف. وهذا الرقم هو ما يظهر على بطاقات القالب وما يستخدمه معظم مديري الإنتاج عند تحديد متطلبات التخزين. ومع ذلك، فإن الحمل الفعلي الذي يجب أن يحمله رف القالب من نوع الدرج يكون دائمًا أعلى من وزن القالب الاسمي، وأحيانًا بهامش كبير، بسبب الكتلة الإضافية التي تتراكم في ظروف التخزين.

تساهم عدة عوامل في هذا العدد المنخفض في الممارسة العملية:

• ألواح قاعدة القالب ومواد التعبئة والتغليف: عادة ما يتم وضع قوالب الحقن والصب المخزنة لفترات طويلة على ألواح قاعدة فولاذية أو فرش خشبي لمنع تلف السطح. تضيف اللوحة الفولاذية مقاس 50 مم تحت مساحة القالب 600 مم × 800 مم ما يقرب من 180 إلى 220 كجم اعتمادًا على الدرجة، وبذلك يصل "القالب الذي يبلغ 1200 كجم" اسميًا إلى حمولة درج حقيقية تبلغ 1400 كجم قبل أخذ أي عناصر إضافية في الاعتبار.
• الأجهزة الهيدروليكية وأجهزة التبريد المرفقة: المرافق التي تخزن القوالب ذات الأسطوانات الهيدروليكية، أو مشعبات التبريد، أو وحدات التحكم في المجرى الساخن التي لا تزال متصلة - وهي ممارسة شائعة حيث يكون وقت إعادة الاتصال هو الشاغل الرئيسي - تحمل وزن الأجهزة هذا على الدرج. يمكن لوحدة التحكم بالعداء الساخن ومجموعة المشعب إضافة 80-150 كجم إلى قالب حقن متوسط ​​الحجم.
• التلوث المتراكم: في عمليات الصب بالقالب، تتراكم القوالب المخزنة دون تنظيف بقايا عوامل التحرير، ووميض الألومنيوم، ورواسب الأكسيد التي تضيف كتلة قابلة للقياس إلى مجموعات القوالب الكبيرة على مدى أشهر من التخزين. ونادرا ما يتم أخذ هذا في الاعتبار عند تخطيط التخزين.
• الوزن الذاتي للدرج: يمكن لمنصة الأدراج نفسها - المُصنعة عادةً من ألواح فولاذية مقاس 6-12 مم مع أضلاع معززة - أن تزن ما بين 150 إلى 400 كجم للدرج ذي الأبعاد التي يمكنها حمل قالب بوزن 3000 كجم. يتم حمل هذا الحمل بواسطة هيكل الحامل في جميع الأوقات، بغض النظر عما إذا كان الدرج مشغولاً أم لا.

تتمثل إحدى ممارسات التصميم الموثوقة في تطبيق عامل 1.25× على وزن القالب الاسمي عند تحديد سعة الدرج، ومعاملة ذلك باعتباره الحد الأدنى لتصنيف حمل العمل بدلاً من الحد الأقصى. تخزيننا للخدمة الشاقة رفوف القالب من نوع الدرج تم تصنيفها واختبارها عند أحمال العمل المعلنة مع تطبيق عوامل السلامة الكاملة - مع الأخذ في الاعتبار ظروف التحميل الواقعية التي تفتقدها أرقام وزن القالب الاسمي بشكل روتيني.

تصميم سطح منصة الدرج وتأثيره على حالة القالب أثناء التخزين

نادرًا ما تتم مناقشة التكوين السطحي لدرج حامل القالب في محادثات الشراء، ولكن له تأثير مباشر على حالة القالب أثناء التخزين، وسهولة التعامل، والوقت اللازم لاسترجاع القالب وإعداده. تعتبر اللوحة الفولاذية المسطحة - سطح الدرج الأكثر شيوعًا - سهلة التصنيع وقادرة بشكل عام، ولكنها ليست السطح الأمثل لكل نوع قالب أو مدة تخزين.

أسطح الألواح المسطحة

توفر اللوحة المسطحة ذات التغطية الكاملة أقصى مساحة تلامس وهي مناسبة للقوالب ذات الأسطح الأساسية المسطحة. مشكلة المواصفات الرئيسية هي تحمل تسطيح السطح: لوحة الدرج التي تنحرف أكثر من 3-5 مم تحت الحمل الكامل تخلق حالة دعم غير متساوية يمكن أن تؤدي إلى الضغط في ألواح قاعدة القالب غير المصممة للتحميل ثلاثي النقاط. يجب أن تكون الأضلاع موجهة لتقليل انحراف منتصف المدى تحت أثر القالب، الأمر الذي يتطلب معرفة موقع مركز كتلة القالب بالنسبة للدرج، وليس فقط وزنه الإجمالي.

الأسطح الشرائحية أو الشبكية

تسمح أسطح الشرائح أو القضبان الفولاذية بتصريف بقايا سائل التبريد وسائل القطع والعفن من خلال الدرج بدلاً من التجمع على سطح المنصة. وهذا أمر ذو قيمة خاصة في المنشآت التي تدخل فيها القوالب إلى المخزن دون تنظيف كامل. تتمثل المفاضلة الهيكلية في أن الأحمال المركزة من القوالب ذات البصمة الصغيرة ترتكز على قضبان فردية بدلاً من توزيعها عبر لوحة، مما يزيد من الضغط المحلي عند نقاط الاتصال ويحتمل أن يضع علامة على أسطح القالب الناعمة إذا كانت خطوة الشريط خشنة للغاية.

ميزات تحديد الموقع المخصصة

بالنسبة للمنشآت التي تخزن قوالب دقيقة عالية القيمة ذات متطلبات أبعاد ضيقة، يمكن تجهيز الأدراج بكتل تحديد موقع مُشكَّلة آليًا أو كتل على شكل حرف V قابلة للتعديل تسجل القالب في اتجاه محدد. يمنع هذا القالب من التحرك أثناء تمديد الدرج - وهو خطر حقيقي مع القوالب الثقيلة الموجودة على ألواح مسطحة ناعمة - ويضمن أن معدات الرفع يمكنها تشغيل نقاط رفع القالب باستمرار دون تغيير موضعها. عادةً ما يتم استرداد تكلفة التصنيع الإضافية لتحديد موقع الميزات خلال السنة الأولى من خلال تقليل وقت المعالجة والتخلص من إعادة الفحص بعد الحركة الناتجة عن التخزين.

التكرار الهيكلي في رفوف قوالب الأدراج شديدة التحمل: تصميم لأحداث فشل الأدراج

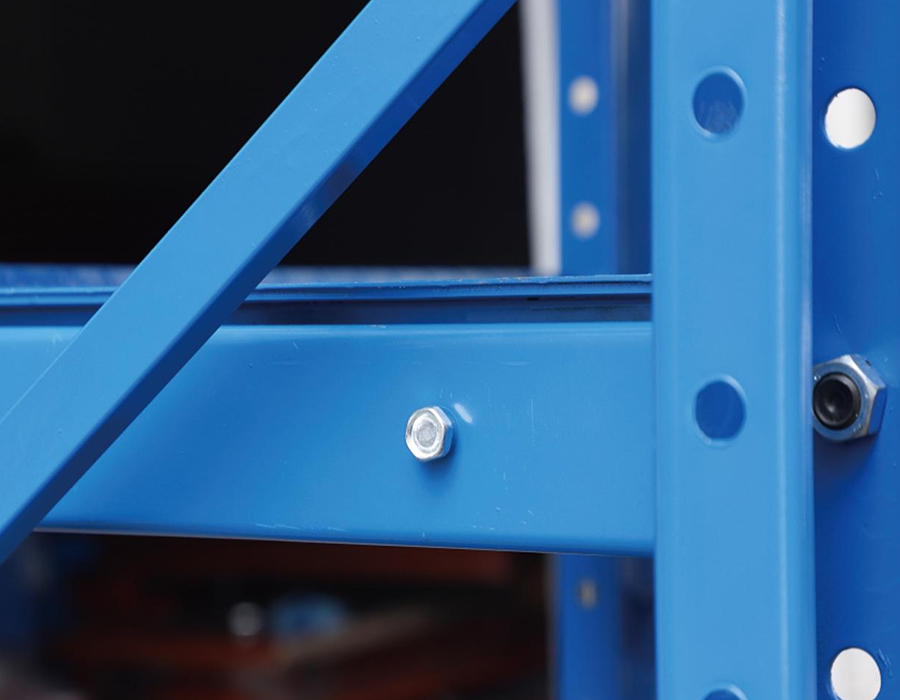

يمثل الدرج الممتد بالكامل الذي يحمل قالبًا يبلغ وزنه 3000 كجم واحدًا من أعلى متطلبات الحمولة المحلية في أي نظام تخزين للمستودعات. يجب مقاومة لحظة الكابول الناتجة عن الامتداد الكامل - منتج وزن القالب ومسافة الامتداد من الوجه الأمامي للحامل - بالكامل بواسطة نظام دليل الدرج ونقلها مرة أخرى إلى إطار الحامل من خلال هيكل تثبيت الشريحة. إذا تمت مقاطعة مسار التحميل هذا بسبب فشل الدليل، أو قص مسمار التثبيت، أو شق اللحام، فإن النتيجة هي نزول مفاجئ وغير متحكم فيه لوزن الدرج بالكامل.

تعتمد أنظمة الحامل المصممة دون التكرار الهيكلي على سلامة مسار تحميل واحد من خلال آلية التمديد. تعني إضافة التكرار إضافة عناصر دعم ثانوية لا تشارك إلا في حالة الفشل، مما يمنع حدوث انخفاض كارثي دون أن يكون نشطًا في ظل ظروف التشغيل العادية. تتضمن إجراءات التكرار الأكثر عملية المستخدمة في تصميم رفوف القالب من نوع الدرج الثقيل ما يلي:

• قضبان الأمان المضادة للسقوط: قضبان فولاذية صلبة مثبتة أسفل منصة الدرج عند نقطة الامتداد الوسطى والتي تعمل على تعشيق أقواس الاستقبال المسننة على عمود الحامل إذا انخفض الدرج أكثر من 10-15 مم من ارتفاع السفر الطبيعي. إنها سلبية - فهي لا تسبب أي احتكاك في ظل التشغيل العادي - ولكنها تمنع نزول الدرج خلال بضعة ملليمترات من السقوط الأولي.
• الأنظمة المتوازية ثنائية الشريحة: بدلاً من زوج واحد من الشرائح على كل جانب من جوانب الدرج، يتم تكديس وحدتي شرائح عموديًا على كل جانب، مع حمل الزوج السفلي صفرًا في الظروف العادية ولكنه يوفر مسار تحميل بديل مُصنف بالكامل في حالة فشل الشرائح العلوية. يؤدي هذا إلى مضاعفة تكلفة مادة الشريحة ولكنه يلغي فشل النقطة الواحدة في آلية التمديد.
• يتوقف سفر الدرج عند كلا الطرفين: تمنع التوقفات الميكانيكية الإيجابية التمدد الزائد إلى ما هو أبعد من مسافة السفر التصميمية وتمنع دفع الدرج للخلف إلى ما هو أبعد من موضعه المغلق في الجزء الخلفي من إطار الحامل. تعتبر هذه الأمور أساسية ولكنها ضرورية - فالتمديد إلى ما هو أبعد من مسافة السفر المقدرة يحرك مركز كتلة القالب خارج غلاف الكابولي التصميمي، مما يؤدي إلى مضاعفة الحمل اللحظي على نظام التوجيه بسرعة.

يؤدي تحديد ميزات التكرار إلى إضافة تكلفة - عادةً ما تتراوح بين 12 إلى 18% من تكلفة آلية الدرج - ولكن هذا هو أساس المقارنة المناسب، وليس إجمالي تكلفة الحامل. في مواجهة المسؤولية والتعطيل التشغيلي لحدث سقوط العفن الذي يتضمن أدوات تبلغ قيمتها مئات الآلاف من اليوانات، فإن الاستثمار الهندسي من السهل تبريره.

دمج أنظمة تحديد القالب مع تخطيطات الرف من نوع الدرج

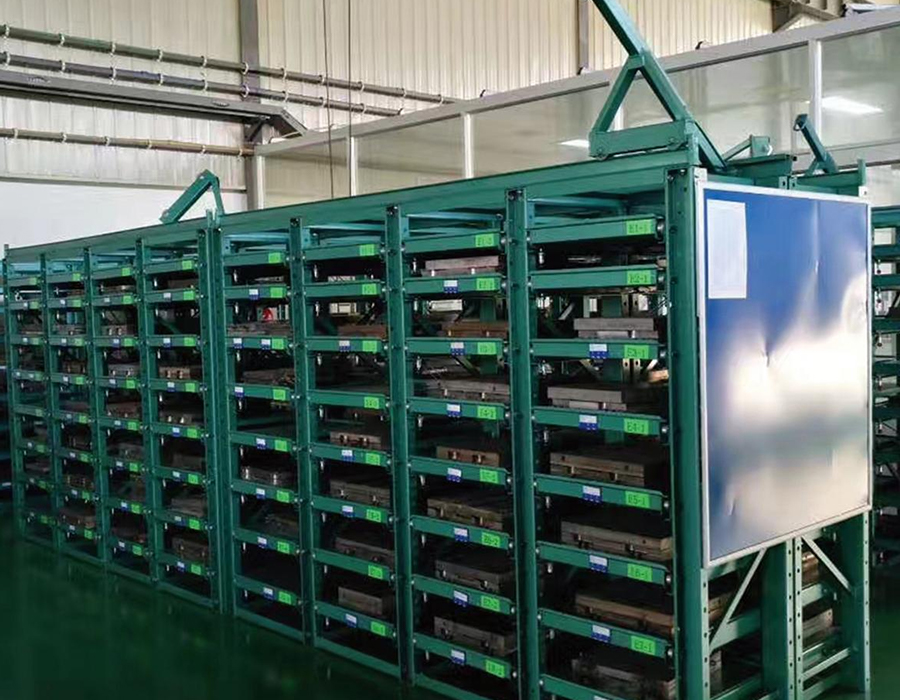

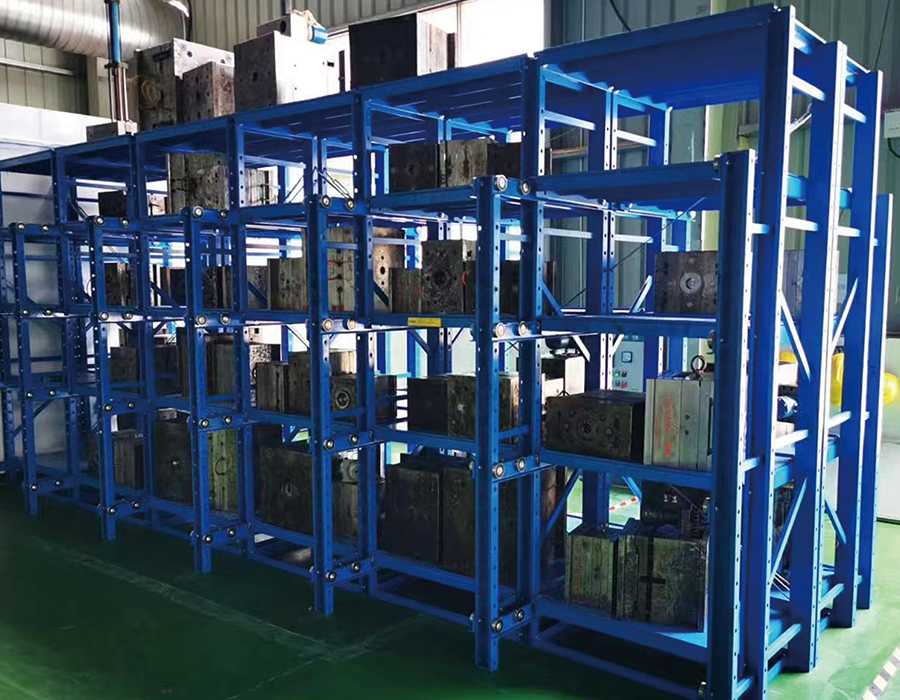

يعد تحديد القالب وكفاءة استرجاعه بمثابة عنق الزجاجة التشغيلي المتكرر في المرافق التي تخزن أكثر من 30 إلى 50 قالبًا، حتى عندما يكون نظام التخزين الفعلي مصممًا بشكل جيد. الميزة المتأصلة لرف القالب من نوع الدرج - أن كل قالب يحتل درجًا مخصصًا خاصًا به والذي يمكن استخراجه وفحصه بشكل فردي - لا تتحقق بالكامل إلا عندما يسمح نظام التعريف بتحديد موقع الدرج الصحيح دون فتح أدراج متعددة بالتتابع.

وضع العلامات المادية هو خط الأساس: حامل ملصقات مثبت على الوجه الأمامي لكل درج، ويكون مرئيًا عند الاقتراب من وجه جانب الممر للحامل. الشرط العملي هو أن تظل الملصقات مقروءة في بيئة غرفة القالب - رذاذ الزيت والرطوبة والتأثيرات العرضية تجعل الملصقات الورقية في الحوامل البلاستيكية غير موثوقة بعد ستة إلى اثني عشر شهرًا. تعد العلامات المنقوشة المصنوعة من الفولاذ المقاوم للصدأ أو صفائح الألومنيوم المؤكسدة ذات المحتوى المميز بالليزر هي المواصفات المناسبة للبيئات التي تتعرض بشكل منتظم لسائل التبريد أو عامل الإطلاق.

يتم اعتماد تكامل RFID على مستوى الدرج بشكل متزايد في المنشآت التي تدير القوالب ذات دورات الإنتاج القصيرة والتغييرات المتكررة. تتم قراءة علامة RFID المضمنة أو المرفقة بالوجه الأمامي للدرج بواسطة هوائي ثابت على وجه ممر الحامل أو قارئ محمول باليد، مما يربط موقع الدرج الفعلي بقاعدة بيانات إدارة القالب دون المسح اليدوي. يتمثل مطلب التكامل الرئيسي في أن موضع علامة RFID يجب أن يظل ثابتًا عبر جميع الأدراج في النظام - حيث يؤدي الاختلاف بأكثر من 20 إلى 30 مم من مركز منطقة قراءة الهوائي إلى تقليل موثوقية القراءة في البيئات ذات المعادن العالية حيث يمثل انعكاس الإشارة تحديًا بالفعل. بفضل إمكانات البحث والتطوير الداخلية لدينا وتصنيع الأدراج القابلة للتخصيص، نحن قادرون على تصميم واجهات أدراج متوافقة مع RFID مع جيوب بطاقات موحدة كخيار متكامل في المصنع بدلاً من التعديل التحديثي الميداني.

تحتل أنظمة الباركود ورمز الاستجابة السريعة الأرضية الوسطى - تكلفة بنية تحتية أقل من RFID وأكثر متانة من الملصقات الورقية عند طباعتها على مادة البوليستر المدعومة بالمعدن باستخدام حبر مستقر للأشعة فوق البنفسجية. يسمح الماسح الضوئي المحمول المرتبط بجهاز لوحي أو محطة WMS متنقلة بتأكيد الموقع قبل تمديد الدرج، مما يقلل من خطر استرداد القالب الخاطئ في منشأة يتم فيها تخزين مجموعات أدوات متعددة ذات مظهر مماثل.

إدارة الأحمال الأرضية عند تركيب أنظمة أرفف القوالب عالية السعة

تعمل أنظمة أرفف القوالب من نوع الدرج، خاصة تلك التي تم تكوينها لطبقات متعددة من القوالب الثقيلة، على توليد تركيزات أحمال أرضية تتجاوز في كثير من الأحيان ما يمكن أن تدعمه ألواح أرضية المستودعات القياسية دون تدخل هندسي. يحمل حامل القالب ذو المستويين الذي يخزن قوالب بسعة 3000 كجم في كل من الأدراج الستة لكل حاوية حمولة إجمالية محتملة للخليج تبلغ 36000 كجم - لا يشمل وزن هيكل الحامل - موزعة على أربعة آثار للوحة الأساسية. يمكن أن يتجاوز ضغط الأرضية تحت كل لوح أساسي 80-100 طن لكل متر مربع إذا كانت الألواح الأساسية صغيرة والبلاطة الخرسانية رقيقة.

الخطوة الأولى في أي عملية تخطيط لتركيب حامل القالب هي الحصول على شهادة الحمل الأرضي للمهندس الإنشائي لمنطقة التثبيت - وليس المواصفات العامة لسعة الأرضية للمبنى، والتي عادةً ما تكون عبارة عن حمل اسمي موزع بشكل موحد ولا يعكس سلوك الحمل النقطي. تتصرف الأحمال النقطية الموجودة أسفل ألواح قاعدة الحامل بشكل مختلف عن الأحمال الموزعة من حيث إجهاد القص في البلاطة، وقد تكون أرضيات المستودعات القديمة المصممة لـ 5 أطنان لكل متر مربع من الحمل الموزع عرضة لفشل التثقيب تحت حمولة لوحة أساسية مركزة تبلغ 20 طنًا حتى لو كان الوزن الإجمالي ضمن السعة الموزعة.

عندما تكون السعة الأرضية هامشية، تشمل الحلول العملية ما يلي:

• زيادة مساحة اللوح الأساسي: يؤدي توسيع اللوح الأساسي إلى توزيع حمل العمود على مساحة أكبر، مما يقلل بشكل مباشر من ضغط الأرضية أسفل اللوحة. يمكن زيادة اللوح الأساسي مقاس 200 مم × 200 مم إلى 400 مم × 400 مم - مما يؤدي إلى مضاعفة مساحة التلامس بمقدار أربعة أضعاف وتقليل ضغط الأرضية الأقصى بنسبة 75% دون أي تغيير في هيكل الحامل أعلاه.
• ألواح توزيع الأحمال الفولاذية: تعمل الألواح الفولاذية الملحومة بسماكة 20-30 مم، وهي أكبر من اللوح الأساسي للحامل والموضعة تحتها، على توزيع حمل العمود على بلاطة الأرضية على مساحة أوسع. تكون هذه فعالة بشكل خاص عندما تحتوي البلاطة على تقوية على عمق يوفر مقاومة جيدة للثقب ولكن عندما تكون الطبقة السطحية الخرسانية رقيقة.
• إعادة توزيع تخطيط الرف: إن إعادة وضع فتحات الأرفف بحيث لا تتشارك أي حجرتين عاليتي التحميل في نفس لوحة البلاطة - مفصولة بمفاصل التمدد - تمنع التحميل التراكمي على امتداد هيكلي واحد. وهذا يتطلب التنسيق بين تصميم تخطيط الحامل والرسم الهيكلي لبلاطة الأرضية، وهو أمر لا يتوفر دائمًا للمباني القديمة.

منع صدأ العفن أثناء التخزين الممتد: ما يمكن وما لا يمكن أن يفعله تصميم الرف

يعد تآكل أسطح القوالب أثناء التخزين أحد أكثر أشكال تلف الأدوات تكلفة والتي يمكن الوقاية منها في منشآت التصنيع، ومع ذلك يُعزى ذلك في كثير من الأحيان فقط إلى عدم كفاية تطبيق مثبط التآكل بدلاً من فحصه كمشكلة في بيئة التخزين. يؤثر تصميم حامل القالب من نوع الدرج على البيئة الدقيقة المحيطة بالقوالب المخزنة بطرق تعمل إما على تسريع أو تأخير أكسدة السطح، بغض النظر عن أي مركب مانع للصدأ يتم تطبيقه على سطح القالب قبل التخزين.

التكثيف هو المحرك الأساسي للتآكل في معظم بيئات تخزين القوالب. القوالب ذات الكتلة الحرارية الكبيرة - خاصة أدوات الصب الكبيرة المخزنة بعد دورات الإنتاج الساخنة - تبرد ببطء وتمر عبر نقطة الندى للهواء المحيط مع انخفاض درجة حرارة سطحها. إذا كان الهواء المحيط بالقالب في درج مغلق أو شبه مغلق له دوران محدود، فإن الرطوبة تتكثف على سطح القالب وتبقى على اتصال لفترات طويلة. تعمل تصميمات الرفوف ذات مبيتات الأدراج المغلقة - الألواح الجانبية الصلبة والأغطية العلوية - على إنشاء جيوب هوائية راكدة تؤدي إلى تفاقم هذا التأثير مقارنة بالرفوف ذات الإطار المفتوح التي تسمح بتدوير الهواء المحيط حول القوالب المخزنة.

تشمل ميزات التصميم العملي التي تقلل من مخاطر التآكل في تخزين القوالب من نوع الدرج ما يلي:

• الألواح الجانبية للدرج المثقبة: بدلاً من الألواح الفولاذية الصلبة بين طبقات الأدراج المتجاورة، تسمح الألواح المثقبة بحركة الهواء عبر سطح القالب دون إنشاء مسودة كاملة للإطار المفتوح. وهذا يوفر حلاً وسطًا مفيدًا بين الحماية من التلوث وتراكم الرطوبة.
• نقاط تركيب المجففة: مشابك أو صواني مدمجة داخل حاوية الدرج، موضوعة لحمل عبوات هلام السيليكا أو خراطيش تجفيف المنخل الجزيئي بالقرب من سطح القالب دون التدخل في تحميل القالب واسترجاعه. هذه إضافة منخفضة التكلفة في مرحلة التصنيع ولكن من الصعب تعديلها بشكل نظيف.
• مسارات الصرف الصحي في أرضية الدرج: تمنع فتحات التصريف الصغيرة أو فتحات التصريف الموجودة في منصة الدرج تجمع المكثفات أو جريان سائل التبريد أسفل القالب، وهو ما يمثل خطرًا للتآكل وقلقًا على النظافة في مرافق تخزين القوالب الملامسة للأغذية.

ما لا يمكن أن يعوضه تصميم الرف هو عدم كفاية المعالجة السطحية قبل التخزين. يظل التغليف بطبقة مانعة للتآكل بمرحلة البخار (VCI)، والزيت المضاد للصدأ المطبق على جميع الأسطح غير المطلية، وحماية خط الفراق المحكم هو الدفاع الأساسي ضد تآكل العفن في التخزين. تتمثل مساهمة الحامل في تهيئة الظروف التي يمكن أن تعمل فيها هذه المعالجات بفعالية - مما يعني تقليل التكثيف والتلوث ووقت ملامسة الرطوبة المجمعة بدلاً من مجرد توفير أرضية جافة ليجلس عليها القالب.

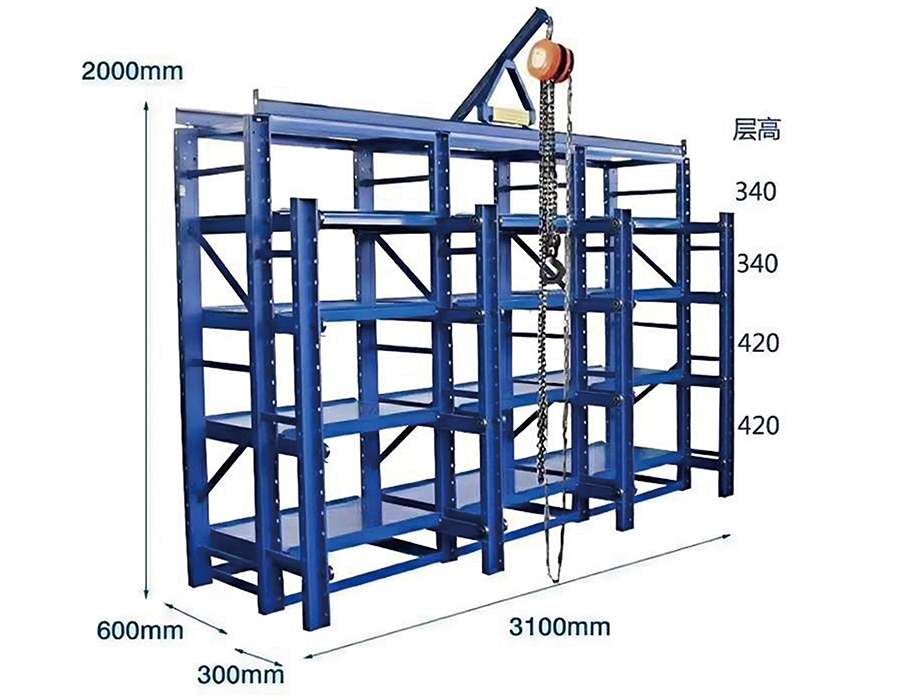

تحديد مسافة سير الدرج بالنسبة لبصمة القالب ومعدات المناولة

إن مسافة امتداد الدرج عبارة عن معلمة مواصفات يتم تعيينها بشكل متكرر على رقم تقريبي - 600 مم، 800 مم، أو امتداد كامل - دون تحليل منهجي لمسافة السفر الفعلية المطلوبة لرفع القالب والتعامل معه بشكل آمن في المنشأة المحددة. تعد مسافة السفر غير المحددة مصدرًا شائعًا لصعوبة التعامل ومخاطر الإصابة؛ تزيد مسافة السفر المحددة بشكل مفرط من لحظة الكابولي في نظام التوجيه وقد تتجاوز السعة الهيكلية للحامل لوزن قالب معين.

يتم تحديد الحد الأدنى المطلوب لمسافة سير الدرج من خلال هندسة القالب، ونوع معدات الرفع المستخدمة، والمساحة الواضحة المتاحة أمام الحامل. يتضمن الحساب الحاكم ثلاثة متغيرات:

• متطلبات نهج خطاف أو شوكة معدات الرفع: يحتاج خطاف الرافعة العلوية وعارضة الرفع إلى وصول رأسي واضح فوق نقاط رفع القالب، والتي يجب أن تكون خالية من العوائق بواسطة هيكل الحامل الموجود فوق الدرج المفتوح. تحدد المسافة الأفقية من وجه الحامل إلى مركز كتلة القالب، عند مسافة السفر المطلوبة، ما إذا كان يمكن وضع خطاف الرافعة مباشرة فوق نقطة الرفع بدون سلسلة الخطاف أو السلك الذي يلوث هيكل الرف العلوي. بالنسبة للرافعات ذات عوارض الرفع ذات الطول الثابت، يكون هذا الحساب واضحًا ومباشرًا؛ بالنسبة لمصاعد الرافعة المرنة، يجب التحقق من زاوية الرافعة عند مسافة الامتداد المطلوبة مقابل الحد الأدنى لزاوية عمل الرافعة.
• عمق بصمة القالب في اتجاه التمديد: يتطلب القالب الذي يبلغ عمقه 900 مم في اتجاه تحرك الدرج أن يمتد الدرج إلى أبعد من قالب بعمق 600 مم قبل أن يقوم الوجه الأمامي للقالب بمسح عمود الحامل، مما يسمح بالاقتراب الجانبي لربط الحبال بحلقات الرفع الأمامية. تبلغ المسافة المطلوبة تقريبًا: عمود الحامل وجهًا لوجه من الحافة الأمامية لقالب الدرج وعمق خلوص اقتراب يبلغ 150-200 مم.
• عمق الممر أمام الرف: تضيف مسافة امتداد الدرج إلى عمق الممر المشغول عندما يكون الدرج مفتوحًا. في المنشآت التي يتم فيها استخدام ممر الحامل أيضًا كمسار سفر للمعدات الأخرى، يجب ألا يعيق الدرج الممتد بالكامل حركة المرور المتقاطعة أو يتسبب في خطر التعثر. قد يفرض هذا حدًا أقصى للتمديد يتعارض مع الحد الأدنى من متطلبات خلوص الرفع، وفي هذه الحالة يجب إعادة النظر في عرض الممر أو موضع الحامل قبل التثبيت.

يتمثل النهج المنهجي في إعداد رسم متدرج للدرج الممتد بالكامل مع وضع القالب في موضعه، وتراكب هندسة نهج خطاف الرافعة وحدود الممر، والتحقق من استيفاء كل من تصاريح الرفع ومتطلبات الخروج من الممر على مسافة السفر المحددة. يستغرق تمرين الرسم هذا أقل من ساعة ويزيل الشكوى الأكثر شيوعًا بعد التثبيت بشأن رفوف القالب من نوع الدرج - وهي أن الدرج لا يمتد إلى مسافة كافية لمشاركة الرافعة بشكل آمن مع الأدوات.
