كيف ينبغي لقيود الارتفاع الواضحة أن تدفع كل قرار بشأن رفوف الميزانين

الارتفاع الداخلي الواضح - البعد الرأسي القابل للاستخدام من الأرضية النهائية إلى أدنى عائق أعلاه - هو المعلمة الأكثر تقييدًا في أي رفوف الميزانين مشروع النظام، ومع ذلك يتم قياسه في كثير من الأحيان عند نقطة واحدة أو نقطتين فقط في المبنى بدلاً من تعيينه بشكل منهجي عبر مساحة التثبيت الكاملة. إن هياكل السقف، وقنوات التدفئة والتهوية وتكييف الهواء (HVAC)، وأنابيب إخماد الحرائق، وتركيبات الإضاءة، وعوارض مدرج الرافعة، كلها تخلق قيودًا محلية على الارتفاع قد تقل بكثير عن الارتفاع الاسمي الواضح المنصوص عليه في مواصفات المبنى. يؤدي تركيب نظام رفوف منصة فولاذية في الميزانين دون إجراء مسح شامل للعوائق العلوية بشكل روتيني إلى حدوث تعارضات هيكلية يتم اكتشافها فقط أثناء التثبيت، مما يتطلب إعادة توجيه الحزمة المكلفة أو تقليل ارتفاع الميزانين.

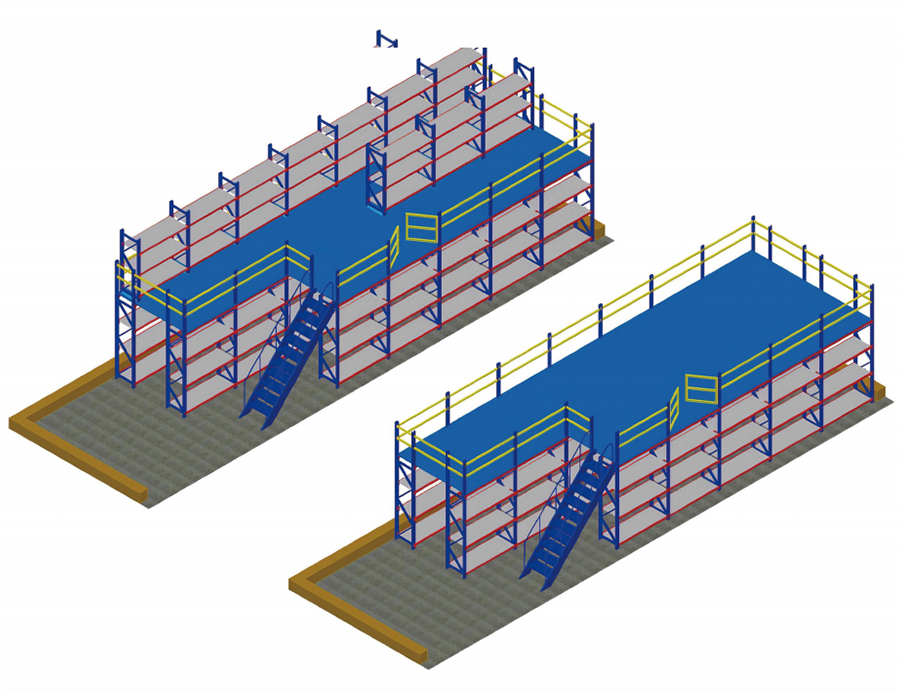

الحد الأدنى لحساب الارتفاع الواضح لمستويين رفوف الميزانين system يجب أن تستوفي جميع ما يلي في وقت واحد: الإرتفاع الواضح المطلوب في الطابق الأرضي أسفل سطح الميزانين (عادةً 2,400-2,700 ملم لوصول الأفراد بمعدات مناولة المواد)؛ العمق الهيكلي لسطح الميزانين نفسه، بما في ذلك العوارض الأولية والروافد الثانوية والتزيين (عادةً 250-450 ملم اعتمادًا على الامتداد والحمل)؛ الإرتفاع الواضح المطلوب على مستوى طابق الميزانين (مرة أخرى 2400-2700 مم كحد أدنى، وأكثر إذا تم تركيب الأرفف أو وحدات الرفوف الطويلة فوق الميزانين)؛ ومتطلبات إزالة إخماد الحرائق، والتي تفرض في العديد من الولايات القضائية فجوة لا تقل عن 450-600 ملم بين الجزء العلوي من التخزين وعواكس الرشاشات. تؤدي إضافة هذه الطبقات في كثير من الأحيان إلى الحد الأدنى من ارتفاع المبنى الواضح من 6.5 إلى 7.5 متر لنظام أرفف أرضية الميزانين مزدوج المستوى، مما يلغي العديد من مباني المستودعات القديمة من الاعتبار دون إجراء تعديلات هيكلية كبيرة.

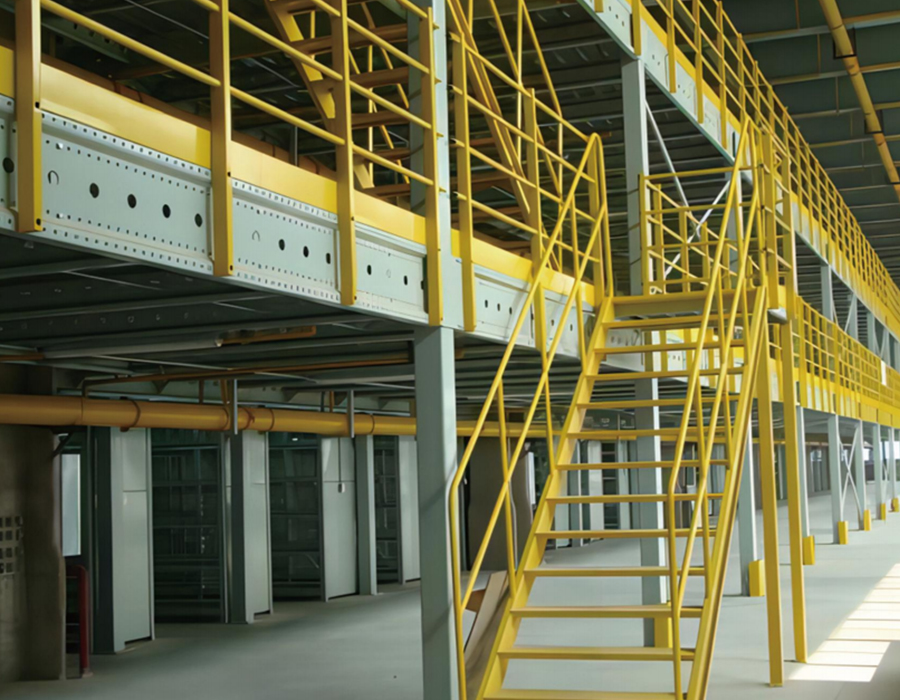

عندما يكون ارتفاع المبنى هو الحد الفاصل، فإن تقليل العمق الهيكلي لسطح الميزانين هو الرافعة الأساسية. إن التحول من الهيكل الأساسي التقليدي لـ I-beam إلى الحزم الخلوية - الحزم الفولاذية ذات فتحات الويب الدائرية أو السداسية - يسمح للخدمات مثل أنابيب الرش والقناة الكهربائية بالمرور عبر شبكة الشعاع بدلاً من أسفلها، مما يستعيد 150-300 ملم من العمق الهيكلي دون تقليل سعة تحميل الشعاع. هذا التغيير الفردي في التصميم يمكن أن يجعل المبنى الهامشي ممكنًا لتركيب نظام رفوف الميزانين بالكامل.

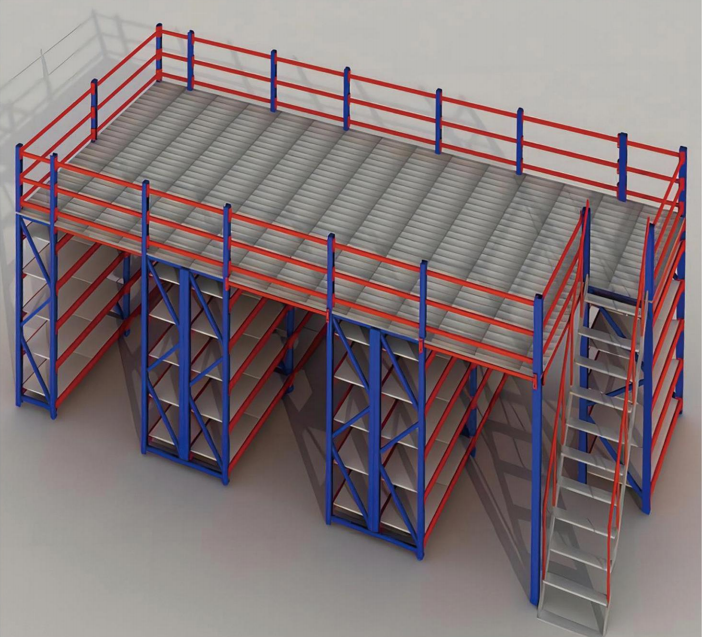

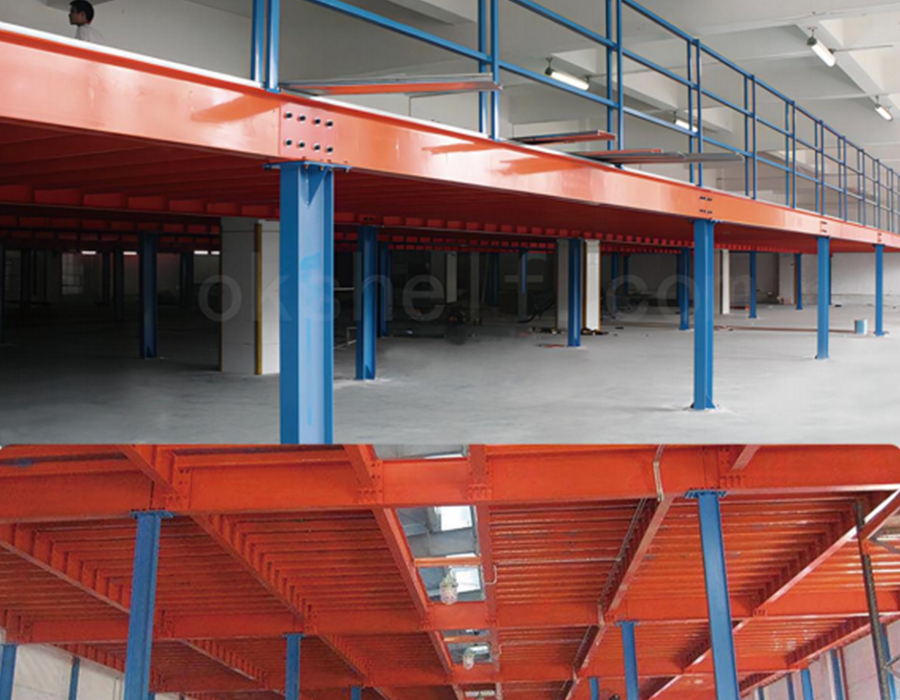

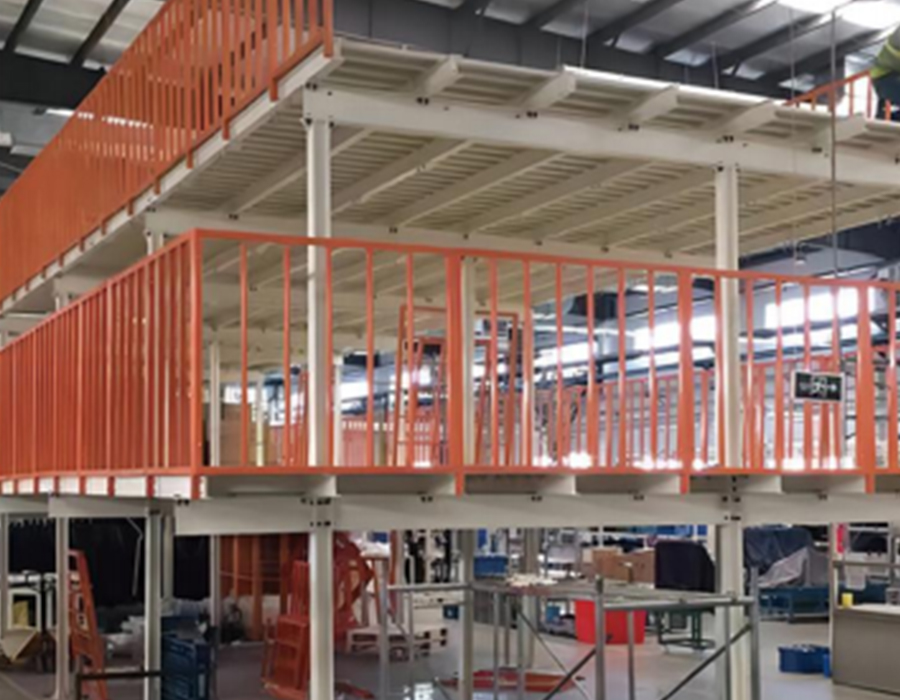

تخطيط شبكة العمود وتأثيره المتتالي على عمليات الطابق الأرضي

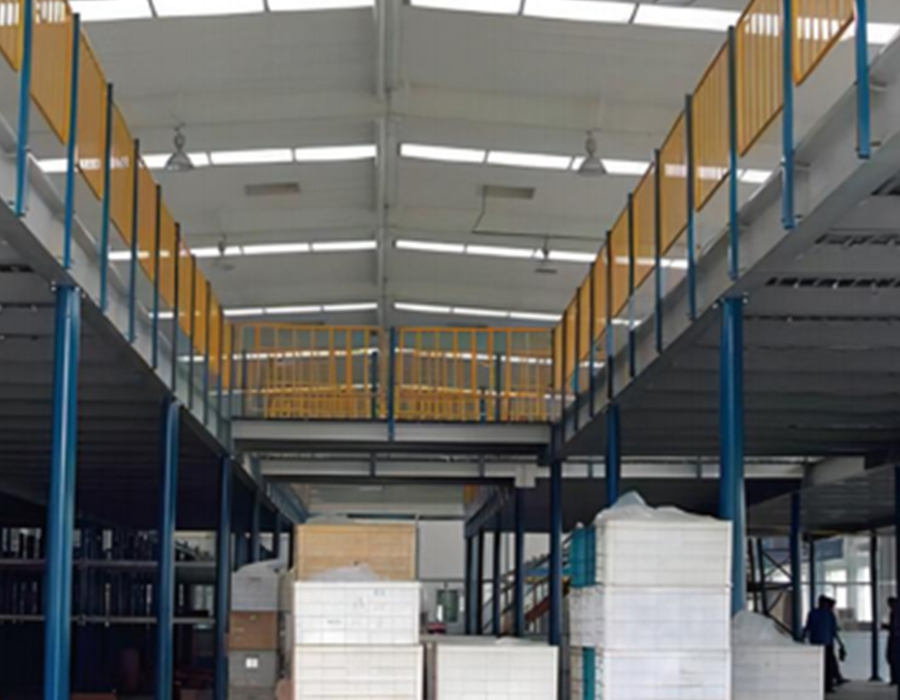

إن شبكة الأعمدة لنظام رفوف منصة الميزانين الفولاذية للمستودع ليست مجرد مسألة هيكلية - بل هي قرار تخطيط مكاني يشكل بشكل دائم كيفية استخدام منطقة الطابق الأرضي أسفل الميزانين طوال عمر التثبيت. الأعمدة الموضوعة دون الإشارة إلى تدفق المواد في الطابق الأرضي، أو تخطيط ممر الأرفف، أو نصف قطر دوران المعدات، تخلق عوائق تقلل من فائدة الطابق الأرضي أكثر بكثير من البصمة المادية للأعمدة نفسها.

لا يؤدي العمود الموجود في منتصف ممر الرافعة الشوكية المخطط له إلى سد هذا الممر فحسب - بل إنه يفرض تغيير موقع الممر الذي قد يضغط على فتحات التخزين المجاورة، أو يقلل طول صف الرف، أو ينشئ مناطق ميتة في هندسة الزاوية حول العمود والتي تكون ضيقة جدًا بالنسبة لأرفف البليت القياسية ولكنها واسعة جدًا بحيث لا يمكن تركها فارغة. يمكن أن يؤدي التأثير التراكمي لوضع الأعمدة الضعيف في منطقة الطابق الأرضي إلى تقليل مواضع الأرفف القابلة للاستخدام بنسبة 15-25٪ مقارنة بالتخطيط حيث تم تنسيق شبكة الأعمدة مع تخطيط الحامل منذ البداية.

يتمثل أسلوب التخطيط العملي في إنشاء أرفف الطابق الأرضي وتخطيط الممر أولاً، ثم تحديد شبكة أعمدة الميزانين لمحاذاة الخطوط المركزية للعمود مع صفوف الحامل المستقيمة بدلاً من مراكز ممر الحامل. وهذا يعني أن الأعمدة تقع بين مواضع التخزين وليس داخل الممرات، مما يقلل من التأثير التشغيلي. في معظم تكوينات أرفف البليت القياسية بعرض 2700 مم وممرات بعرض 3500 مم، تكون شبكة الأعمدة التي يبلغ طولها حوالي 5400 مم (عرضين للخليج) في اتجاه التخزين و8000-10000 مم في اتجاه الممر قابلة للتطبيق. تبدأ الشبكات التي يزيد عرضها عن 10,000 مم في الحاجة إلى عوارض أولية أعمق بكثير للتحكم في الانحراف تحت أحمال أرضية الميزانين، مما يزيد من العمق الهيكلي ويستهلك مساحة الرأس.

اختيار مواد التزيين: المفاضلات الهيكلية والتشغيلية عبر الخيارات المشتركة

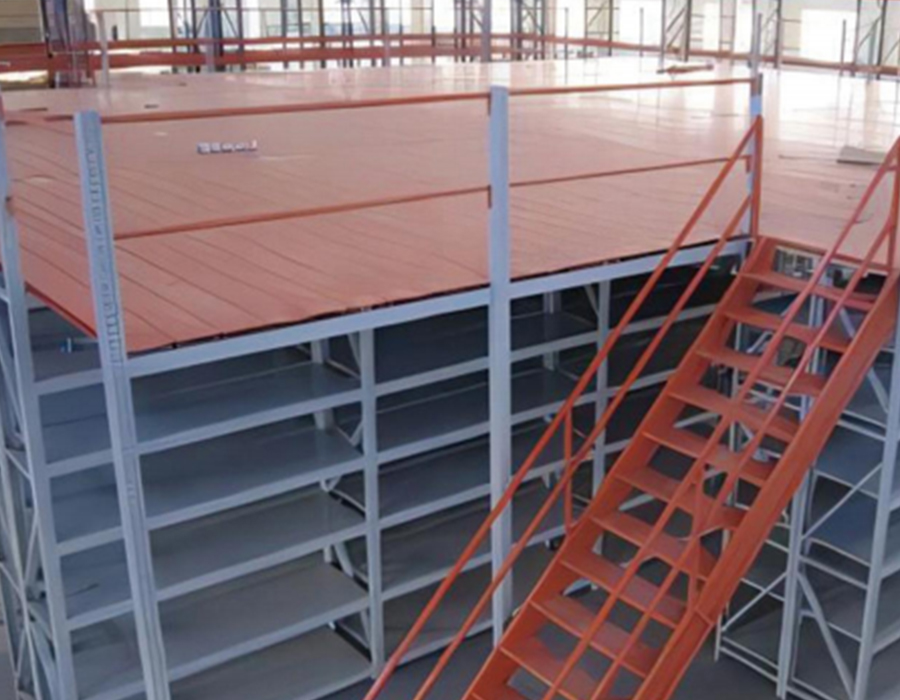

طبقة التزيين من أ نظام أرفف الميزانين - السطح الذي يقع فوق هيكل الرافعة الثانوية ويشكل المنصة القابلة للاستخدام - تم تحديده في العديد من المواد المتنافسة، ولكل منها خصائص هيكلية وتشغيلية وصيانة مميزة. نادرًا ما يكون الاختيار واضحًا نظرًا لأن المتطلبات الحاكمة تختلف بين سطح طابق الميزانين (حيث يعمل الأفراد وتعمل المعدات) وأي رفوف أرفف مثبتة فوقه (والتي تتطلب قاعدة مسطحة لتوزيع الأحمال).

تعد ألواح الجسيمات المربوطة بالراتنج هي أكثر مواصفات التزيين شيوعًا في أنظمة رفوف الميزانين المخصصة لعمليات الانتقاء اليدوية، ويرجع ذلك إلى حد كبير إلى أن مقطعها العرضي السميك يوزع الأحمال النقطية من قواعد الأرفف على منطقة اتصال أوسع ويوفر سطحًا هادئًا وغير قابل للانزلاق للمشي. متطلبات التثبيت الحاسمة هي أن لوحات RBPB يجب أن تكون مدعومة بالكامل على طول جميع الحواف الأربعة - ويؤدي الامتداد غير المدعوم بين الروافد الثانوية عند النقطة الوسطى للوحة إلى التصفيح التدريجي تحت التحميل الديناميكي المتكرر. في البيئات التي تتعرض لأي رطوبة - بما في ذلك غرف الانتظار للمخازن الباردة ذات الرطوبة العالية ومناطق التحميل - تعتبر RBPB ذات الواجهة الفينولية أو الصفائح الفولاذية هي المواصفات المناسبة، حيث أن RBPB القياسي يتضخم عند الحواف ويفقد السلامة الهيكلية خلال 12-18 شهرًا من ملامسة الرطوبة المنتظمة.

متطلبات مقصورة الحريق وكيف تؤثر على تخطيط رفوف الميزانين

يغير نظام أرفف منصة الميزانين الفولاذية بشكل أساسي ملف تعريف مخاطر الحريق للمبنى الذي يشغله، وغالبًا ما تكون متطلبات هيئة مكافحة الحرائق للتقسيم والقمع والخروج هي العوامل التنظيمية الأكثر تقييدًا في تصميم الميزانين - أكثر من الحمل الهيكلي أو ارتفاع المبنى في العديد من المشاريع. إن فهم هذه المتطلبات قبل اكتمال التصميم التخطيطي يمنع السيناريو الذي يتطلب فيه تصميم الميزانين السليم من الناحية الهيكلية إعادة تشكيل كبيرة لتحقيق الامتثال لمكافحة الحرائق.

تكمن المشكلة الأساسية في أن طابق الميزانين يخلق مساحة مغلقة تحته تعمل كمقصورة منفصلة للحريق بغض النظر عما إذا كانت محاطة فعليًا بالجدران. تتعامل معظم قوانين البناء وتفسيرات هيئة مكافحة الحرائق مع الجانب السفلي من سطح الميزانين كسقف يجب إما أن يكون مقاومًا للحريق وفقًا لمعايير محددة أو أن يتم تزويده بتغطية الرش أسفله كما لو كانت غرفة مغلقة. من الناحية العملية، هذا يعني أن تركيب نظام رفوف الميزانين في مبنى يحتوي على نظام مرشات موجود على مستوى السطح يتطلب دائمًا رؤوس مرشات إضافية مثبتة في مساحة الميزانين الفرعية، وكثيرًا ما يتطلب طبقة إضافية من المرشات عند سطح سطح الميزانين أو أسفله مباشرة لحماية الأرضية أعلاه.

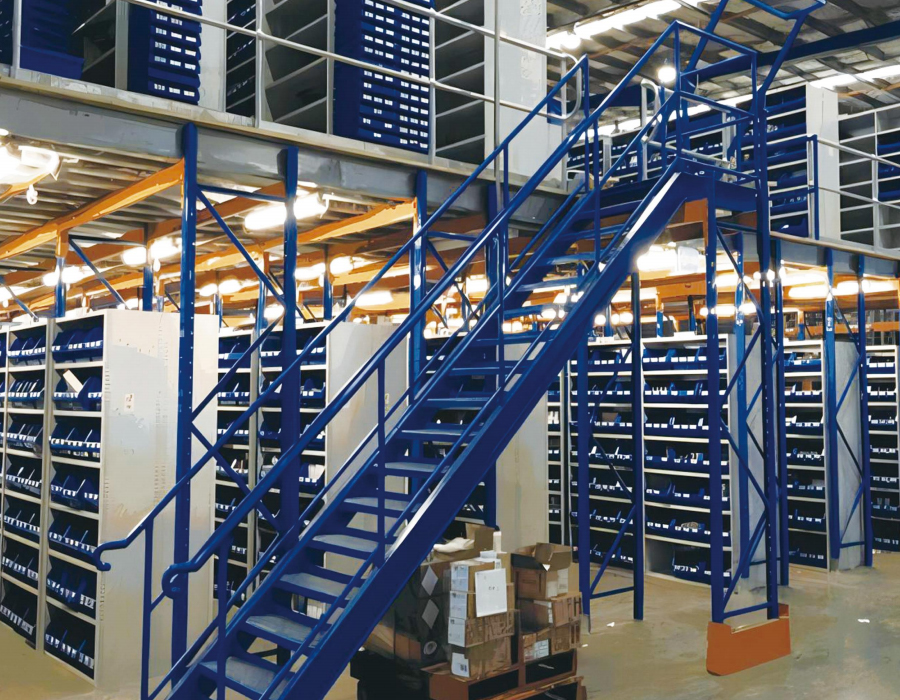

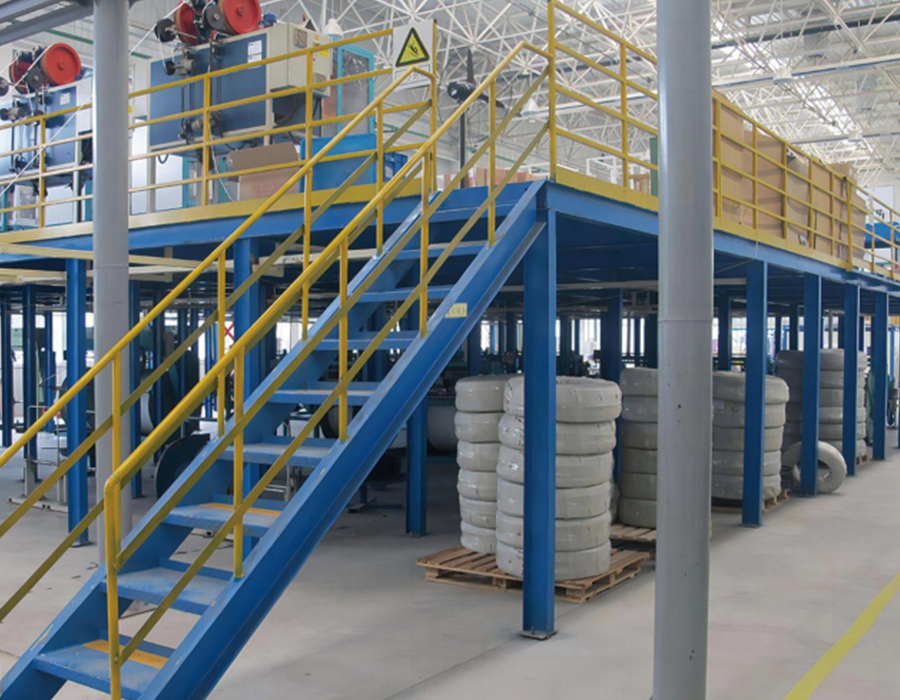

تفرض متطلبات الخروج قيود تخطيط إضافية. تتطلب معظم قوانين مكافحة الحرائق وسيلتين مستقلتين للهروب من أي منطقة في طابق الميزانين حيث يتواجد الموظفون بانتظام، مع مسافات سفر قصوى إلى درج يبلغ 18-45 مترًا اعتمادًا على الولاية القضائية وتصنيف الإشغال. بالنسبة لتركيبات رفوف الميزانين الكبيرة، يتطلب هذا غالبًا وضع درجين لخدمة الأطراف المقابلة للمنصة، والتي تستهلك مساحة طابق الميزانين وتتطلب فتحات مقابلة من خلال هيكل سطح الميزانين الذي يجب تأطيره وحمايته من الحواف. تخطيط مواقع السلالم كفكرة لاحقة - بعد الانتهاء من تخطيط الرفوف - يؤدي بانتظام إلى سلالم تتعارض مع فتحات الرفوف أو لا يمكنها تحقيق تغطية مسافة السفر المطلوبة دون درج ثالث.

مواصفات التحميل المباشر لرفوف الميزانين: ما تغطيه قيمة التصميم فعليًا

إن الحمولة الحية لتصميم نظام أرفف أرضية الميزانين - والتي يتم التعبير عنها عادةً بالكيلو نيوتن / متر مربع أو طن لكل متر مربع - هي المواصفات الأكثر وضوحًا في مقترحات الموردين، ومع ذلك فهي أيضًا الرقم الذي يساء تفسيره في كثير من الأحيان من قبل المشترين. تصنيف الحمل الحي هو افتراض الحمل الموزع بشكل موحد (UDL) المطبق عبر مساحة طابق الميزانين بالكامل لأغراض التصميم الهيكلي. وهو لا يمثل الحد الأقصى للحمل الذي يمكن وضعه في أي نقطة واحدة، ولا يأخذ في الاعتبار التأثيرات الديناميكية الناتجة عن نقل المعدات أو الأحمال المركزة من قواعد أرجل الأرفف.

الميزانين المصمم لـ 5 كيلو نيوتن / متر مربع (حوالي 500 كجم لكل متر مربع) لا يعني أن كل متر مربع يمكن أن يحمل في نفس الوقت 500 كجم من الأرفف بالإضافة إلى 500 كجم من المنتج - الرقم 5 كيلو نيوتن / متر مربع هو البدل المشترك للهيكل والتخزين والإشغال. علاوة على ذلك، فإن التوزيع المفترض في حساب UDL موحد، لكن أنظمة الأرفف تركز الحمل عند نقاط قاعدة الساق. حجرة رفوف قياسية طويلة المدى بمساحة 2400 مم × 600 مم وسعة 1500 كجم يتم تحميلها على أربع جهات اتصال للوحة الأساسية، كل منها بمساحة اتصال ربما 60 مم × 60 مم. قد يكون ضغط الأرضية الموضعي عند كل نقطة اتصال من عشرة إلى خمسة عشر ضعفًا من UDL الاسمي، مما يعني أنه يجب فحص هيكل التزيين والرافعة الثانوية للتأكد من التثقيب والثني المحلي تحت الأحمال المركزة بالإضافة إلى فحص UDL العالمي.

في Huijian، تم تطوير تصميمات نظام رفوف الميزانين من خلال مركز البحث والتطوير المخصص لدينا، مع حسابات هيكلية تتناول بشكل واضح كلاً من UDL العالمي وأحمال نقطة القاعدة المحلية - وهي المجموعة التي تعكس كيفية أداء أرضيات الميزانين فعليًا في الخدمة، بدلاً من كيفية ظهورها على ورقة مواصفات تصنيف الحمل البسيطة.

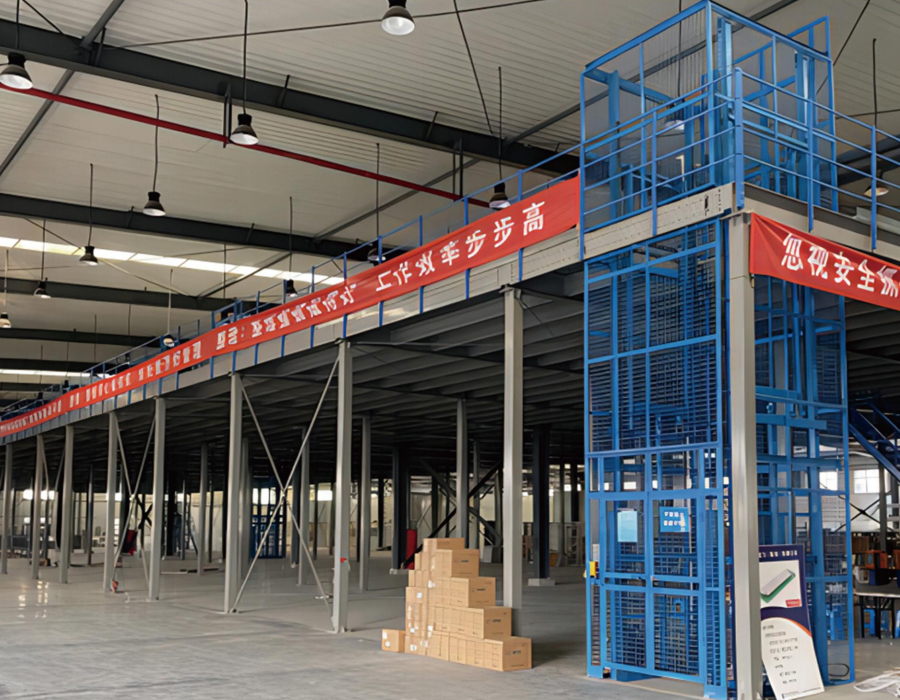

دمج الناقلات العمودية ومصاعد البضائع في تصميم نظام رفوف الميزانين

إن نظام رفوف الميزانين الذي يعتمد فقط على السلالم لحركة البضائع العمودية يصبح عنق الزجاجة الإنتاجية مع زيادة الإنتاجية. يعد دمج الناقلات العمودية أو مصاعد البضائع أو مصاعد البليت في هيكل الميزانين أحد الاعتبارات التصميمية التي يجب معالجتها في مرحلة تخطيط التخطيط - يعد تعديل هذه العناصر في تركيب الميزانين المكتمل أكثر تعقيدًا وتكلفة بكثير من دمجها منذ البداية.

الأثر الهيكلي لعمود رفع البضائع الذي يخترق سطح الميزانين هو أن فتحة السطح يجب أن تكون مؤطرة بالكامل بعوارض هيكلية قادرة على إعادة توجيه الأحمال التي كان من الممكن أن تحملها الروافد الثانوية المتقطعة. تقوم حزم التشذيب بنقل هذه الأحمال المعاد توجيهها إلى أقرب حزم أولية، والتي يجب أن تكون بحجمها لتحمل منطقة الرافد الإضافية. بالنسبة لفتحات الرفع الكبيرة - يتطلب رفع البليت بمنصة 1200 مم × 1200 مم فتحة سطح تبلغ حوالي 1500 مم × 1500 مم بما في ذلك الخلوصات - يمكن أن تكون أحمال شعاع التشذيب كبيرة وقد تتطلب عمود ميزانين إضافي مجاور للفتحة لتوفير مسار تحميل قصير إلى الأساس.

بعيدًا عن الإطار الهيكلي، تتطلب الواجهة بين المصعد وطابق الميزانين اهتمامًا خاصًا في ثلاث مناطق:

• التسامح التسوية: يجب أن تصل مصاعد البضائع والناقلات العمودية إلى مستوى طابق الميزانين ضمن ±5 مم من سطح السطح النهائي من أجل نقل سلس للعربة والبليت. يمكن أن يؤدي الانحراف الهيكلي لسطح الميزانين تحت الحمل وتسوية أساس الرفع بمرور الوقت إلى انحراف منصة الرفع والسطح عن المحاذاة بعد التثبيت. إن تحديد أجهزة تسوية قابلة للتعديل عند نقطة هبوط المصعد، بدلاً من ألواح العتبات الثابتة، يسمح بإعادة المحاذاة دون تعديل هيكلي.
• حماية الحافة عند فتحة السطح: تشكل فتحة سطح الميزانين لعمود الرفع خطر السقوط عندما لا تكون منصة الرفع في مستوى الميزانين. بوابات الأمان المتشابكة - البوابات التي لا يمكن فتحها إلا عندما تكون منصة الرفع موجودة ومستوية - هي المواصفات الصحيحة لأي مصعد بضائع يستخدم في بيئة الميزانين المأهولة. إن حواجز السلسلة البسيطة أو البوابات المفصلية غير المتشابكة ليست كافية للامتثال للوائح السلامة الصناعية في معظم الولايات القضائية.
• عزل الاهتزاز: تولد الناقلات العمودية والمصاعد الترددية اهتزازًا دوريًا ينتقل عبر هيكل التثبيت الخاص بها إلى إطار الميزانين. بدون تركيب العزل بين قاعدة الناقل وهيكل الميزانين، يؤدي هذا الاهتزاز إلى إجهاد الوصلات المثبتة بمسامير ويمكن أن يؤدي إلى فك مثبتات الرفوف في الخلجان المجاورة على مدى أشهر من التشغيل المستمر. يجب تحديد التركيبات المضادة للاهتزاز أو وسادات العزل الموجودة في إطار قاعدة الناقل بشكل قياسي، وليس كترقية اختيارية.

هياكل الميزانين المعيارية مقابل هياكل الميزانين المصنعة حسب الطلب: حيث يكمن فرق التكلفة فعليًا

إن الاختيار بين نظام رفوف الميزانين المعياري - المبني من مكونات موحدة ومصممة مسبقًا بزيادات ثابتة - والهيكل المُجهز بالكامل حسب الطلب غالبًا ما يتم تأطيره كمقارنة مباشرة للتكلفة تكون فيها الوحدات أرخص. يعد هذا الإطار دقيقًا في العديد من التطبيقات القياسية ولكنه ينهار في ظروف محددة حيث تؤدي قيود الأنظمة المعيارية إلى توليد تكاليف مخفية تظهر فقط أثناء التثبيت أو التشغيل وليس في عرض الأسعار الأولي.

تحقق أنظمة الميزانين المعيارية كفاءتها من حيث التكلفة من خلال أحجام أعمدة موحدة بزيادات ارتفاع ثابتة (عادةً خطوات 100 مم أو 150 مم)، وامتدادات شعاع موحدة بعرض ثابت (عادةً 2000 مم، 2500 مم، 3000 مم)، وتفاصيل الاتصال المُصممة مسبقًا والتي تتكرر بشكل مماثل عبر الهيكل. يؤدي هذا التوحيد القياسي إلى تقليل الوقت الهندسي وتكلفة التصنيع بشكل كبير لمساحات الميزانين المستطيلة في المباني ذات الأبعاد العادية. تفضل مقارنة التكلفة الأنظمة المعيارية في هذه الظروف بنسبة 20-35% على الهياكل المخصصة المكافئة.

تشمل الشروط التي تفقد فيها الأنظمة المعيارية ميزة التكلفة ما يلي:

• هندسة البناء غير النظامية: تتطلب آثار أقدام الميزانين غير المستطيلة - الأشكال على شكل حرف L، أو الزوايا المقطوعة لتجنب الأعمدة، أو الميزانين التي تتجول حول العناصر الهيكلية - عوارض مقطوعة حسب الطلب وتفاصيل اتصال غير قياسية تقضي على كفاءة تصنيع النظام المعياري مع الاحتفاظ بقيود أبعاد الزيادة الثابتة.
• الأحمال عالية التركيز: تم تصميم مكونات الميزانين المعيارية القياسية وفقًا لتصنيفات UDL المحددة. عندما تفرض الأرفف أو المعدات أحمالًا مركزة تتطلب عوارض مطورة أو أعمدة إضافية داخل وحدة قياسية، يجب تعديل النظام المعياري محليًا - وهو ما يكلف غالبًا أكثر من دمج الترقية في تصميم مخصص من البداية.
• قيود الارتفاع الضيقة: توفر الأنظمة المعيارية قدرة محدودة على تقليل العمق الهيكلي إلى الحد الأدنى نظرًا لأن ملفات تعريف الحزمة يتم إصلاحها بواسطة مجموعة المنتجات القياسية. يسمح التصنيع المخصص بتحسين عمق الحزمة باستخدام الحزم الخلوية أو الحزم المصقولة أو الأقسام غير القياسية التي تستعيد 100-200 مم من الإرتفاع في المباني ذات الارتفاع الحرج.

لدينا رفوف منصة الميزانين الفولاذية للمستودع تتوفر الأنظمة في كل من التكوينات المعيارية والمصممة هندسيًا بالكامل، والتي تم تطويرها من خلال مركز البحث والتطوير الخاص بنا الذي تبلغ مساحته 1500 متر مربع ويتم إنتاجها عبر ستة خطوط إنتاج مخصصة - مما يعني أنه يمكن مطابقة الحل الهيكلي بدقة مع هندسة المبنى ومتطلبات الأحمال بدلاً من إجبار المبنى على التوافق مع شبكة المنتجات القياسية.

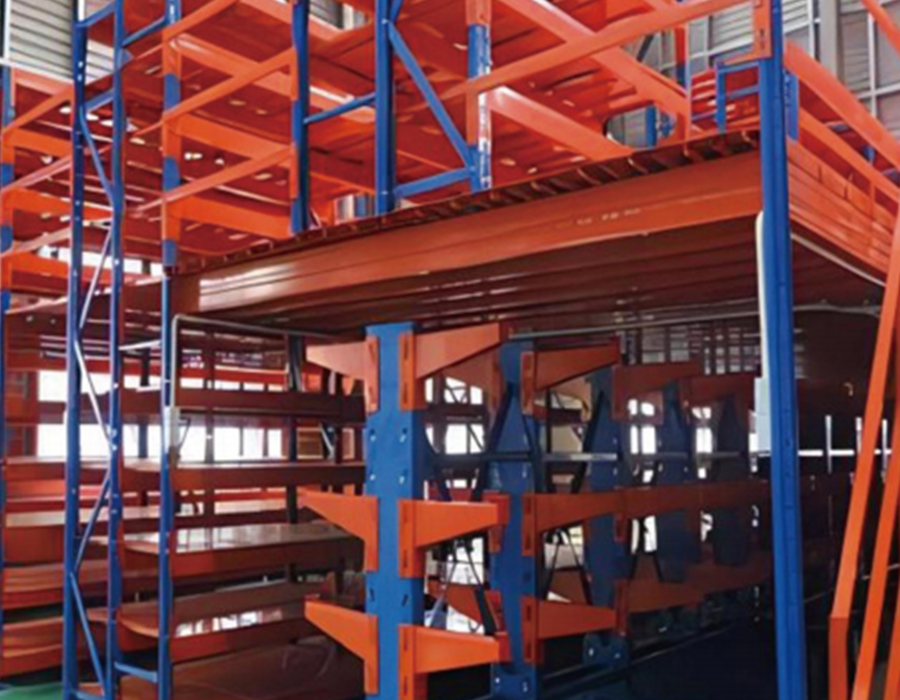

إدارة التسوية التفاضلية بين أعمدة الميزانين وهياكل الرف الموجودة

في منشآت المستودعات حيث يتم تركيب نظام أرفف أرضية الميزانين بالقرب من أرفف التحميل الثقيلة الموجودة أو متصلة هيكليًا بها، تعد التسوية التفاضلية بين أعمدة الميزانين وقوائم الأرفف المجاورة مشكلة طويلة المدى تتعلق بقابلية الخدمة والتي نادرًا ما يتم تناولها في تخطيط التثبيت. يفرض كلا النوعين من الهياكل أحمالًا نقطية كبيرة على بلاطة أرضية المستودع، لكنهما يفعلان ذلك من خلال مناطق مختلفة من اللوح الأساسي، وبكثافات أحمال مختلفة، ومع تواريخ تحميل مختلفة - وهي الظروف التي تنتج معدلات تسوية مختلفة بمرور الوقت.

عادةً ما تفرض أعمدة الميزانين أحمالًا نقطية مستدامة أعلى من قوائم أرفف البليت - عمود الميزانين الذي يدعم 40-60 طنًا من الأرضية، والحمل الحي، والأرفف فوقه يولد ضغط اللوح الأساسي بترتيب أعلى من رف البليت القياسي في وضع مستقيم تحت نفس البصمة. إذا تم تأسيس كليهما على نفس البلاطة الخرسانية ذات سمك موحد، فإن عمود الميزانين سوف يؤدي إلى انحراف أكبر للبلاطة وهبوط زحف طويل الأمد مقارنة بالحامل المجاور في وضع مستقيم. على مدى سنتين إلى خمس سنوات، يمكن أن تنتج هذه التسوية التفاضلية إزاحة رأسية نسبية تبلغ 5-15 ملم بين أعمدة الميزانين وصفوف الرفوف المجاورة - وهو ما يكفي للحث على انحناء قابل للقياس في قوائم الحامل المتصلة ماديًا أو المحملة بهيكل الميزانين، وإنشاء منحدر مرئي على سطح سطح الميزانين الذي يؤثر على استقرار المنصة النقالة والتعامل مع المعدات ذات العجلات.

النهج الهيكلي الصحيح هو التعامل مع الميزانين وأي أرفف مجاورة كهياكل مستقلة مع وجود مفصل حركة مقصود بينهما، بغض النظر عن مدى قربهما من بعضهما البعض. يجب تثبيت أعمدة الميزانين على البلاطة من خلال ألواح الأساس ذات الحجم الذي يحد من ضغط الأرضية إلى مستوى يتوافق مع قدرة تحمل البلاطة على المدى الطويل، وليس فقط قوة الخضوع على المدى القصير. عندما يكون من المعروف أن البلاطة رقيقة أو أن الطبقة السفلية قابلة للانضغاط، فإن تحسين الأرض أسفل مواقع أعمدة الميزانين - من خلال الحشو أو تركيب أكوام صغيرة - يعد حلاً أكثر موثوقية على المدى الطويل من محاولة توزيع أحمال الميزانين من خلال الألواح الأساسية كبيرة الحجم وحدها.
