طرق بناء المنصات الفولاذية وكيف تؤثر على توزيع الأحمال

المنصات الفولاذية القابلة للتكديس يتم تصنيعها باستخدام أحد أساليب البناء الأساسية الثلاثة - سطح مختوم بأرجل أنبوبية ملحومة، وإطار هيكلي ملحوم بالكامل مع سطح شبكي أو شبكي، وتجميع جانبي ملفوف مع وصلات مثبتة بمسامير أو ملحومة. تنتج كل طريقة مسار تحميل داخلي مختلف، والذي له عواقب مباشرة على كيفية نقل الأحمال النقطية من البضائع وأسنان الرافعة الشوكية وقوى التراص عبر هيكل منصة التحميل.

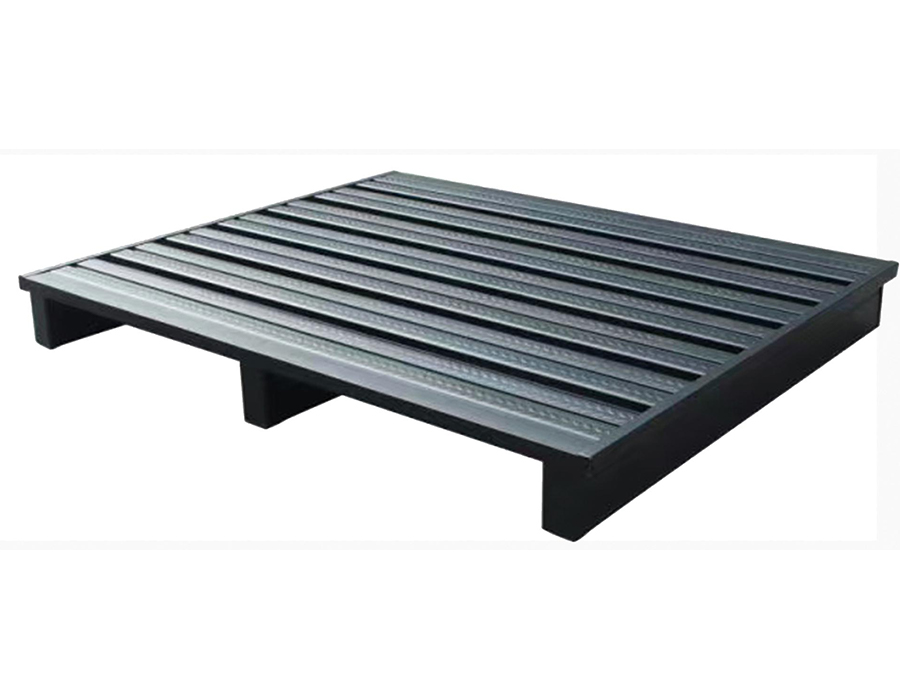

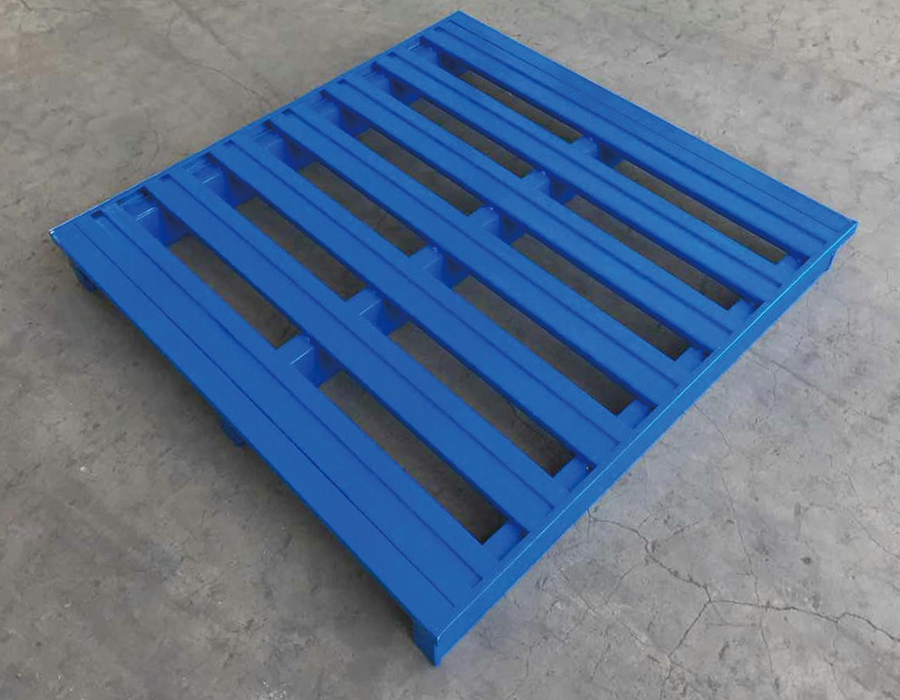

تعمل منصات سطح السفينة المختومة على تركيز الضغط عند التقاطع بين سطح السطح المسطح وأعمدة الأرجل. في ظل الأحمال ذات النقاط العالية - مثل قاعدة الماكينة أو كتلة المحرك التي تستقر على مساحة صغيرة - يمكن أن تؤدي الأسطح المختومة إلى حدوث كسور إجهاد حول منطقة لحام الساق إذا كان مقياس فولاذ السطح غير كافٍ للتطبيق. يعد مقياس السطح الذي يبلغ 3.0 مم على الأقل مع اللحام المحيطي المستمر لإطار الساق هو الحد العملي للاستخدام الصناعي المتوسط ​​إلى الثقيل. تقوم منصات الإطار الهيكلي الملحومة بالكامل بتوزيع الأحمال بشكل متساوٍ من خلال أعضاء الإطار نفسها، مما يجعلها أكثر تحملاً للتحميل اللامركزي. تعتبر الشبكة أو السطح الشبكي في هذه التصميمات في المقام الأول سطحًا داعمًا للمنتج وليس عنصرًا هيكليًا، مما يعني أن اختيار حجم فتحة الشبكة الصحيح أمر مهم بالنسبة للبضائع الصغيرة أو غير المنتظمة الشكل التي قد تتشوه في الفتحات الكبيرة أو تسقط من خلالها.

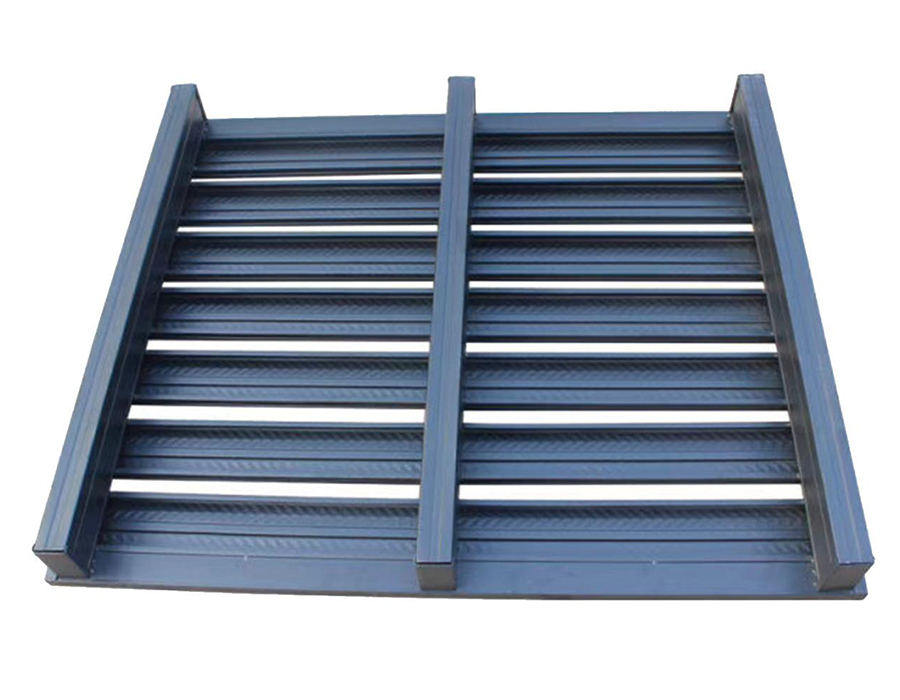

توفر مجموعات التشكيلات المشكلة باللف أفضل نسبة قوة إلى وزن عندما تكون هندسة التشكيلات مصممة بشكل جيد - يحقق العداء ذو ​​المقطع القبعة أو المقطع الصندوقي صلابة انحناء عالية مع فولاذ أقل من اللوحة المسطحة المكافئة. في Huijian، يركز مركز البحث والتطوير الخاص بنا بشكل خاص على تحسين المظهر الجانبي لمعدات المستودعات، ونفس المنطق الهندسي المطبق على تصميم عوارض الرفوف لدينا يوضح كيفية تعاملنا مع الكفاءة الهيكلية في بناء المنصات الفولاذية.

تصميم عمود التراص: الثابت مقابل القابل للإزالة مقابل القابل للطي

آلية التراص هي الميزة التي تميز عائلات المنصات الفولاذية عن بعضها البعض، كما أن الاختيار بين أنظمة المشاركات الثابتة والقابلة للإزالة والقابلة للطي له عواقب تشغيلية كبيرة تمتد إلى ما هو أبعد من ارتفاع التخزين.

المشاركات الزاوية الثابتة

يتم لحام أعمدة الزاوية الثابتة بشكل دائم بإطار البليت وتوفر أعلى صلابة للتكديس. إنها الخيار المناسب عندما يكون ارتفاع التكديس ثابتًا، ويتم تكديس البضائع دائمًا بنفس نمط التحميل، ويتم التعامل مع المنصات حصريًا بواسطة الرافعة الشوكية - نظرًا لأنه لا يمكن إزالة الأعمدة الثابتة للتداخل عندما تكون فارغة، فإنها تولد تكلفة لوجستية عائدة كبيرة. مجموعة من أربع منصات تحميل ثابتة تشغل نفس مساحة الأرضية مثل منصة نقالة واحدة؛ تشغل مجموعة من أربع منصات فارغة ذات أعمدة ثابتة نفس المساحة الأرضية أيضًا، ولكنها تتطلب مساحة رأسية أكبر بكثير من نظام الأعمدة المكافئ القابل للطي أو القابل للإزالة الذي يتم إرجاعه بشكل مسطح. في عملية كبيرة الحجم تقوم بإعادة تدوير مئات المنصات الفارغة عبر سلسلة التوريد، فإن هذا الاختلاف في كثافة التراص الفارغة يترجم مباشرة إلى معدلات استخدام الشاحنات وتكاليف النقل.

أنظمة البريد القابلة للإزالة

يتم إدخال الأعمدة القابلة للإزالة في مآخذ الزاوية على سطح البليت ويتم تأمينها بواسطة أقفال الدبوس أو مقاطع الاحتكاك أو أطواق البراغي. عند تفكيكها، يمكن تكديس سطح المنصة والأعمدة بشكل مسطح، مما يقلل الارتفاع الفارغ لمجموعة من أربع وحدات من حوالي 1600-1800 ملم إلى أقل من 400 ملم - وهو ما يمثل انخفاضًا بنسبة 75-80% في مساحة التخزين الرأسية للفراغات. والمقايضة هي صلابة المفاصل: حيث يقدم اتصال ما بعد المقبس درجة من الحركة تقلل من استقرار التراص بشكل عام، خاصة في ظل القوى الجانبية أثناء النقل. إن تحديد مآخذ التوصيل بحد أدنى لعمق التعشيق يبلغ 60 مم وآلية قفل إيجابية بدلاً من الاحتفاظ بالاحتكاك وحده يخفف بشكل كبير من هذه المخاطر.

أنظمة الإطار القابلة للطي

تستخدم أنظمة المنصات الفولاذية القابلة للطي إطارات جانبية مفصلية يمكن طيها بشكل مسطح على القاعدة عندما تكون فارغة. إنها توفر أفضل كثافة عودة فارغة ولكن لديها آليات مفصلية أكثر تعقيدًا تكون عرضة للتلف في بيئات المناولة القاسية. يعد تآكل دبوس المفصلة هو الاهتمام الأساسي للصيانة على المدى الطويل؛ يؤدي تحديد دبابيس المفصلات الفولاذية الصلبة والتصميم لسهولة الاستبدال الميداني إلى إطالة عمر الخدمة إلى حد كبير. بالنسبة للعمليات التي تحتاج إلى صلابة التراص المحملة والإرجاع الفارغ الفعال، تمثل الأنظمة القابلة للطي ذات مجموعات المفصلات المعززة أفضل حل وسط هندسي.

المعالجات السطحية للمنصات الفولاذية المستخدمة في مختلف الظروف البيئية

المعالجة السطحية الصحيحة ل المنصات المعدنية يعتمد بشكل كبير على بيئة التشغيل - وليس فقط داخل المستودع، ولكن الدورة الكاملة التي تنتقل من خلالها منصة التحميل، بما في ذلك مناطق التدريج الخارجية، وشحن الحاويات، والتخزين البارد، وأي تعرض للمواد الكيميائية أو الغسيل. قد يفشل العلاج الذي يتم تنفيذه بشكل مناسب في مركز التوزيع الجاف خلال أشهر في بيئة تجهيز الأغذية أو البيئة اللوجستية الساحلية.

أحد العوامل التي يتم التغاضي عنها كثيرًا هو معالجة الحواف وطبقات اللحام. تعد حواف القطع ومناطق اللحام هي المواقع الأولى التي يبدأ فيها التآكل لأن التصاق الطلاء يكون أضعف عند الزوايا الحادة والمناطق المتأثرة بالحرارة. يعد تحديد الحد الأدنى لسماكة الطلاء عند الحواف - والذي يتطلب عادةً بقاء ما لا يقل عن 60% من سمك السطح المسطح بعد التطبيق - والتأكد من تناثر اللحام على الأرض قبل المعالجة من مؤشرات الجودة التي تميز المنصات المتينة عن تلك التي تظهر بقع الصدأ خلال السنة الأولى من التشغيل.

مواصفات الجيب الشوكي للرافعة الشوكية وتوافقها مع معدات المناولة

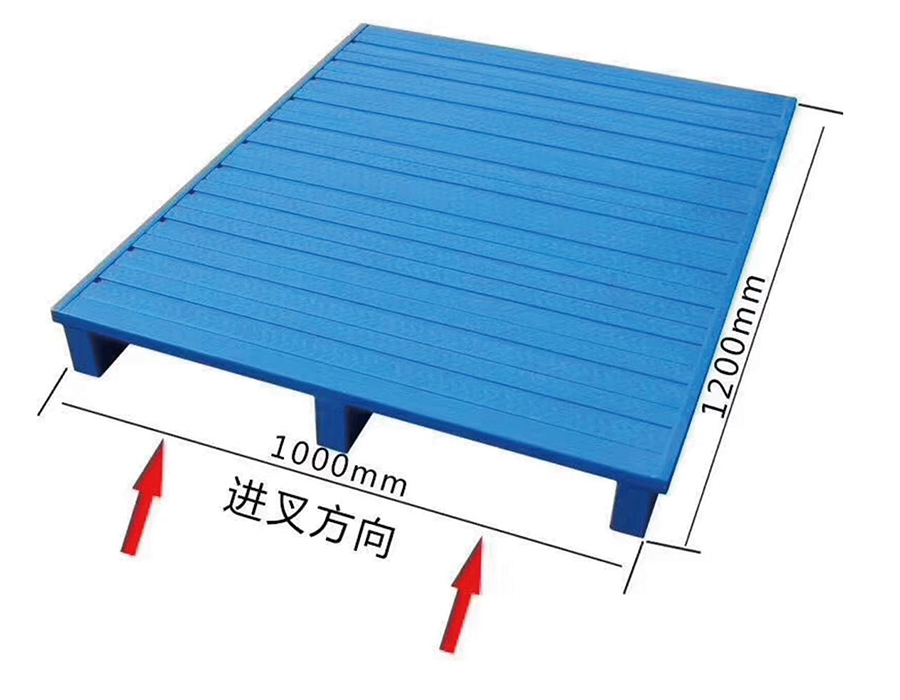

لا يتم توحيد أبعاد جيوب البليت الفولاذية عبر الصناعة، ويعد عدم التطابق بين هندسة جيوب البليت وأبعاد سنون الرافعة الشوكية مصدرًا مهمًا للضرر التشغيلي وعدم كفاءة التعامل. الأبعاد الأساسية التي يجب تحديدها هي عرض فتحة الجيب وارتفاعها، وطول قناة السنون (العمق في البليت)، والخلوص بين الجزء العلوي من السن والجانب السفلي من سطح السطح.

تستخدم الرافعات الشوكية ذات الموازنة القياسية عادةً أسنانًا بعرض 100-125 مم وسمك 35-45 مم. يوفر الجيب السنوري بعرض داخلي 130 مم وارتفاع داخلي 50 مم مساحة كافية للدخول والخروج دون اللعب الجانبي المفرط الذي يسمح للمنصة بالتحرك أثناء الرفع. ومع ذلك، فإن شاحنات الوصول - التي تُستخدم عادةً في بيئات الأرفف ذات الممرات الضيقة - غالبًا ما تحتوي على مسافات أوسع للأسنان وملامح سنون مختلفة. عندما تكون المنصات الفولاذية مخصصة للاستخدام عبر أسطول مختلط من معدات المناولة، فإن تصميم الجيوب وفقًا لهندسة سنون الشاحنة الأوسع نطاقًا بدلاً من هندسة سنون الموازنة يمنع المشكلة الشائعة المتمثلة في سنون شاحنة الوصول التي تدخل الجيب تقنيًا ولكنها تلامس جدران الجيب الجانبية تحت الحمل، مما يؤدي إلى الضغط على إطار الجيب بدلاً من دعم الحمل على وجه السن.

تقدم منصات الدخول ذات الأربعة اتجاهات - حيث تعمل الجيوب السنية في كلا المحورين - تعقيدًا هيكليًا: حيث يقلل تقاطع الجيوب المتقاطعة من دعم السطح في المنطقة الوسطى من البليت، وهو على وجه التحديد حيث تكون لحظات الانحناء في أعلى مستوياتها تحت الأحمال الموزعة بشكل موحد. تعوض المنصات الفولاذية ذات المدخل الرباعي ذات التصميم الجيد بعمود فقري مركزي معزز يمتد بين تقاطعات الجيب. إن فحص ما إذا كان هذا التعزيز موجودًا هو فحص ميداني سريع يميز المنصات رباعية الاتجاهات السليمة هيكليًا عن تلك التي ستؤدي إلى ترهل سطح السفينة بعد الاستخدام المعتدل.

حساب سعة تحميل التراص: لماذا تتحمل منصة التحميل السفلية أكثر من حمولتها المقدرة

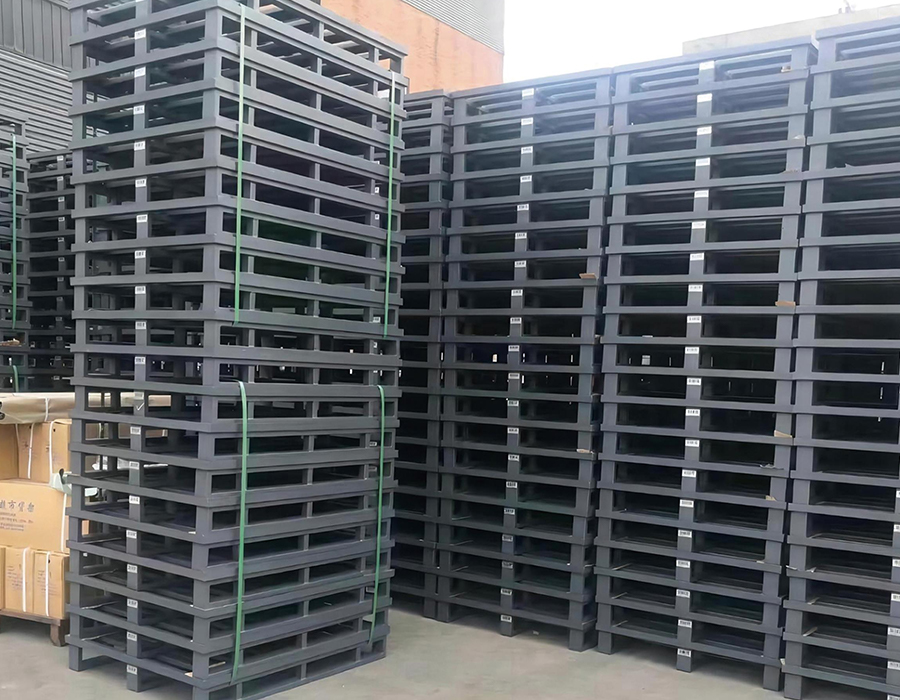

من الافتراضات التي يساء تطبيقها بشكل شائع في تكديس المنصات الفولاذية هو أن الحمل الديناميكي المقدر لكل منصة نقالة ينطبق بالتساوي على كل وحدة في المكدس. في الواقع، تحمل منصة التحميل السفلية في أي عمود مكدس أحمالًا تراكمية من جميع الوحدات الموجودة فوقها - والطريقة التي تنتقل بها هذه الأحمال من خلال أعمدة أو إطارات التراص تقدم تركيزات ضغط في مناطق الزاوية التي يمكن أن تتجاوز تحمل نقطة التحميل على السطح حتى عندما يكون الوزن الإجمالي ضمن تصنيف كل منصة نقالة.

ضع في اعتبارك مجموعة من أربع منصات عالية الارتفاع محملة بـ 800 كجم. تحمل المنصة السفلية 3200 كجم من الحمولة المتراكبة، ويتم نقلها بالكامل من خلال أربع نقاط اتصال عند الزاوية. إذا كانت كل منطقة تلامس 50 × 50 مم، فإن ضغط التحمل الاسمي عند كل نقطة اتصال هو 3200 كجم ÷ 4 نقاط اتصال ÷ 0.0025 متر مربع = 3200 كيلو باسكال - وهو أعلى بكثير مما يمكن أن تتحمله معظم طبقات أرضيات المستودعات وبعض الخلطات الخرسانية دون تلف السطح، وضغط مركز كبير على منطقة ركن البليت السفلي. هذا هو السبب في أن تصنيفات حمل التراص في المواصفات ذات السمعة الطيبة يتم ذكرها بشكل منفصل عن تصنيفات حمل الوحدة الواحدة، ولماذا يكون رقم سعة التراص عادةً أقل لكل وحدة من تصنيف الحمل أحادي الطبقة.

عند التخطيط لتكوينات التراص، احصل دائمًا على حمل التراص المعلن من قبل الشركة المصنعة - وليس الحمل الديناميكي لكل رف - وقم بتطبيق عامل أمان لا يقل عن 1.25 × للبيئات التي قد تتعرض فيها المكدس لتأثيرات طفيفة من مرور الرافعات الشوكية أو الاهتزاز من الآلات القريبة. يقدم فريقنا الفني في Huijian إرشادات تكوين التراص كجزء قياسي من عملية مواصفات المنتج، مما يساعد العملاء على تجنب سيناريوهات التكديس المفرط التي من شأنها أن تضر بسلامة منصة التحميل وسلامة الأرضية.

بروتوكولات فحص الصيانة للمنصات الفولاذية في الخدمة طويلة الأمد

تتمتع المنصات الفولاذية بعمر خدمة نظري يفوق عمر البدائل الخشبية عدة مرات، ولكن تحقيق هذا العمر الطويل يتطلب بروتوكول فحص وصيانة منظمًا بدلاً من التشغيل حتى الفشل. يمكن التنبؤ بأنماط الفشل الأكثر شيوعًا في المنصات الفولاذية طويلة الخدمة ويمكن اكتشافها جيدًا قبل أن تتسبب في انخفاض الأحمال أو حوادث المناولة.

• فحص صدع اللحام: مواقع اللحام ذات الضغط الأعلى على منصة نقالة فولاذية هي الوصلات من الساق إلى السطح واللحامات من المقبس إلى الإطار. ويجب فحصها بصريًا على فترات كل 6 أشهر في العمليات ذات الدورة العالية وعلى فترات كل 12 شهرًا في الاستخدام الأخف. يظهر تشقق اللحام في المرحلة المبكرة على شكل صدع سطحي رقيق مع تلطيخ طفيف بالصدأ عند الحواف. يمكن إصلاح اللحام المتشقق الذي تم اكتشافه مبكرًا عن طريق الطحن وإعادة اللحام؛ يتطلب النوع الذي ينتشر إلى المعدن الأصلي إصلاحًا أكثر شمولاً أو استبدال المكونات.
• تقييم تآكل العمود والمقبس: في أنظمة الدعامة القابلة للإزالة، يتآكل تجويف المقبس وقاعدة الدعامة ضد بعضهما البعض على مدى آلاف دورات الإدخال. عادة ما يكون التسامح المقبول مع التآكل ±1.5 مم من بُعد الملاءمة الأصلي؛ وبعد ذلك، يصبح اتصال ما بعد المقبس فضفاضًا بدرجة كافية للسماح بالحركة الجانبية تحت أحمال التراص. يؤدي قياس قطر تجويف المقبس باستخدام مقياس فرجار بسيط أثناء الصيانة المجدولة إلى تحديد المقابس التي تقترب من حد الاستبدال.
• التحقق من استواء سطح السفينة: يشير انحراف السطح الدائم - على عكس الانحناء المرن تحت الحمل - إلى أن السطح قد تم تحميله بشكل زائد أو تعرض لأضرار ناجمة عن الصدمات. يجب ألا تظهر على الحافة المستقيمة عبر سطح السطح أي فجوة تزيد عن 5 مم على أي مسافة 500 مم. يجب سحب المنصات ذات المجموعة الدائمة الأكبر من خدمة التراص واستخدامها فقط كمخزن أرضي ذو طبقة واحدة حتى يتم إصلاحها.
• سلامة الطلاء ورسم خرائط التآكل: يجب توثيق تلف الطلاء حسب الموقع عبر سطح البليت. يمكن معالجة رقائق الحواف المعزولة في البيئات منخفضة الرطوبة باستخدام رذاذ الزنك البارد. إن التآكل الذي اخترق المعدن الأساسي عبر مساحة تزيد عن 50 سم مربع - وخاصة بالقرب من اللحامات الهيكلية - يتطلب إعادة طلاء كاملة بعد إعداد السطح، حيث أن المعالجة الموضعية لن توقف التآكل تحت الأغشية الذي بدأ بالفعل.
• تشوه الجيب السني: تتسبب الإدخالات المتكررة للرافعة الشوكية بزوايا منحرفة قليلاً في تشوه تدريجي لفتحات الجيوب السنية، مما يقلل من عرض الدخول الفعال ويزيد من خطر تحميل تأثير السنون على إطار الجيب بدلاً من المحمل المسطح. يجب إعادة تشكيل فتحات الجيب التي أغلقت بأكثر من 10 مم من القيمة الاسمية باستخدام مفرشة هيدروليكية قبل أن يتطور التشوه إلى التشقق.

يتيح إنشاء نظام وضع علامات على هوية منصة التحميل - حتى لو كان رقمًا بسيطًا مختومًا على كل وحدة - إمكانية ربط سجلات الصيانة بالمنصات الفردية، مما يجعل من الممكن تحديد الوحدات عالية الفشل مبكرًا والتحقيق فيما إذا كان السبب هو عيب في التصنيع، أو محطة مناولة محددة، أو نوع منتج معين يتم تخزينه.
