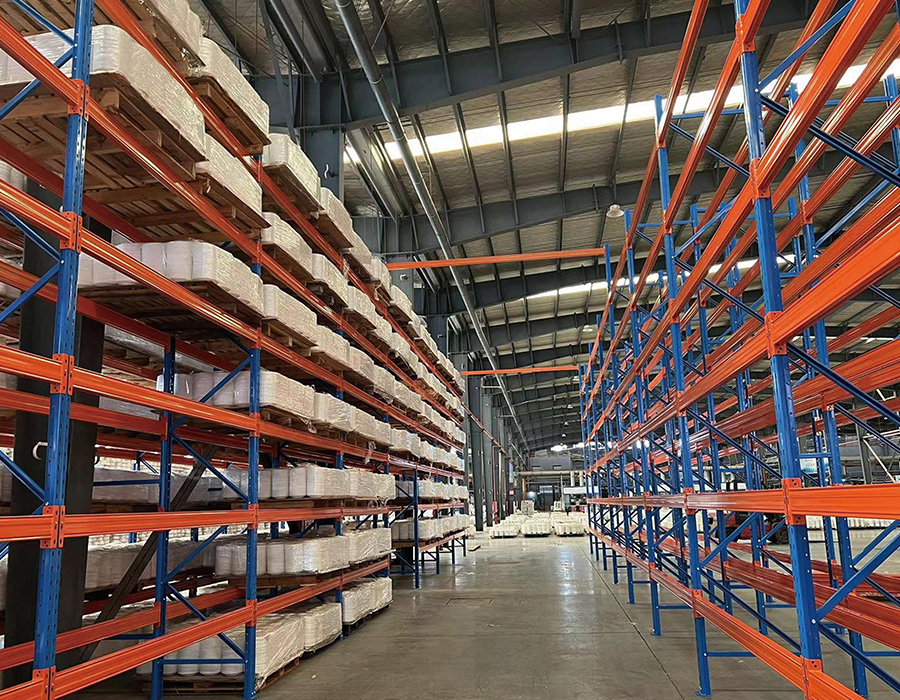

أرفف البليت الثقيلة

كيف يحدد مقياس الإطار المستقيم وشكل الملف الشخصي تقييمات التحميل في العالم الحقيقي

إن تصنيف الحمولة المطبوع على ورقة مواصفات أرفف البليت الصناعية للخدمة الشاقة ليس خاصية مادية ثابتة - بل هو قيمة محسوبة مستمدة من التفاعل بين درجة الفولاذ وسمك القسم (المقياس) وهندسة المظهر الجانبي وارتفاع العمود غير المدعم. يمكن لرفين بنفس درجة الفولاذ والسعة المعلنة أن يتصرفا بشكل مختلف تمامًا تحت الحمل إذا كانت ملفاتهما المستقيمة مختلفة. هذا التمييز مهم للغاية عند تقييم عروض أسعار الموردين التي تدرج فقط رقم السعة دون تحديد المقطع العرضي.

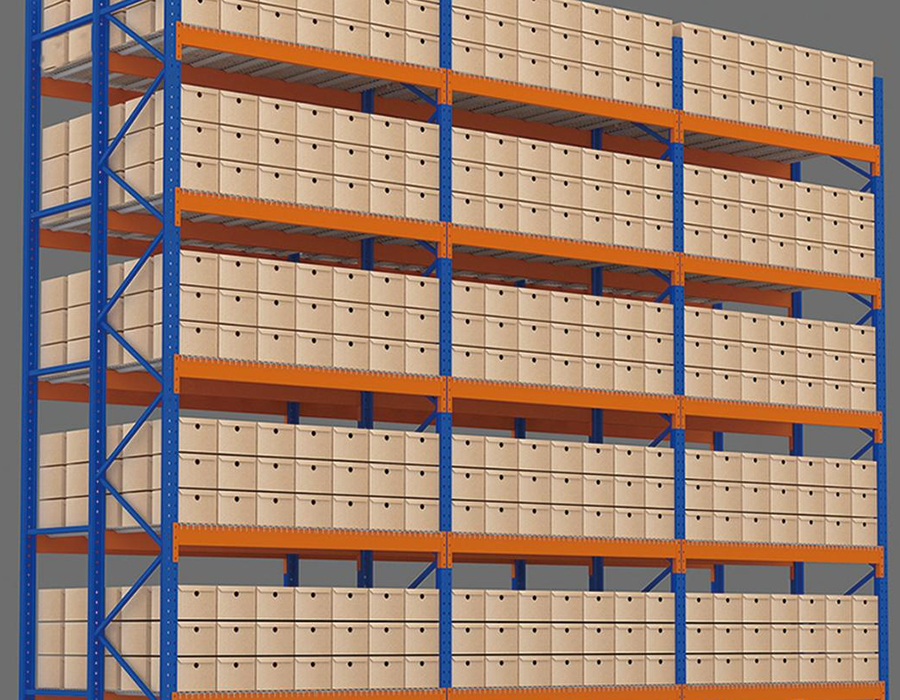

ملامح العمود تستقيم في نظام أرفف البليت الثقيلة عادةً ما يتم تشكيلها بشكل لف إلى أقسام مفتوحة أو شبه مغلقة - وأكثرها شيوعًا هي القناة C، والقسم I، وملامح الدمعة أو العمود الصندوقي المستخدمة في التطبيقات عالية الخليج. تعتبر القنوات C المفتوحة اقتصادية وسهلة التصنيع ولكن لها نصف قطر دوران أقل حول المحور الضعيف، مما يجعلها أكثر عرضة للانبعاج الجانبي تحت الضغط المحوري مع زيادة الارتفاع. تقوم الأعمدة الصندوقية المغلقة أو شبه المغلقة بتوزيع المواد بعيدًا عن المحور المحايد في كلا الاتجاهين، مما يحسن بشكل كبير مقاومة الانبعاج - وهذا هو السبب في أن جميع الأرفف التي يزيد ارتفاعها عن 10 أمتار تقريبًا تستخدم مقاطع جانبية مغلقة أو ذات جدران ثقيلة.

يعد تخفيض المقياس طريقة شائعة لخفض التكاليف يصعب اكتشافها بدون قياس. إن المنتج العمودي الاسمي مقاس 2.0 مم الذي يتم إنتاجه بسمك فعلي 1.7 مم يفقد ما يقرب من 15% من مساحة مقطعه العرضي وحصة أكبر بشكل غير متناسب من عزم القصور الذاتي. والنتيجة العملية هي الحامل الذي يلبي سعة الحمولة المذكورة في ظل ظروف الاختبار المعملي المثالية ولكنه يقلل من هوامش الأمان في ظل التحميل اللامركزي في العالم الحقيقي أو التأثير أو القوى الديناميكية الناتجة عن عمليات الرافعة الشوكية. يجب على المشترين تحديد الحد الأدنى لتفاوتات القياس في عقود الشراء وطلب شهادات المواد إلى جانب تقارير فحص الأبعاد.

المنطق الهندسي وراء حدود انحراف الحزمة في تطبيقات الخدمة الشاقة

إن انحراف الشعاع في أرفف البليت المحملة ليس مجرد مصدر قلق جمالي - بل هو إشارة هيكلية لها آثار مباشرة على إعادة توزيع الأحمال وسلامة الموصل. تحدد معايير الصناعة، بما في ذلك كود الأرفف FEM 10.2.02 وGB/T 25820 في الصين، أن انحراف الحزمة الأفقية تحت الحمل المقدر الكامل يجب ألا يتجاوز الامتداد/200 كحد أقصى لقابلية الخدمة. بالنسبة لامتداد الشعاع القياسي الذي يبلغ 2700 مم، فإن هذا يعادل الحد الأقصى لانحراف منتصف الامتداد بمقدار 13.5 مم. وتجاوز هذا الحد لا يضمن الفشل الفوري، ولكنه يشير إلى أن الحزمة تعمل على حافة الغلاف التصميمي الخاص بها.

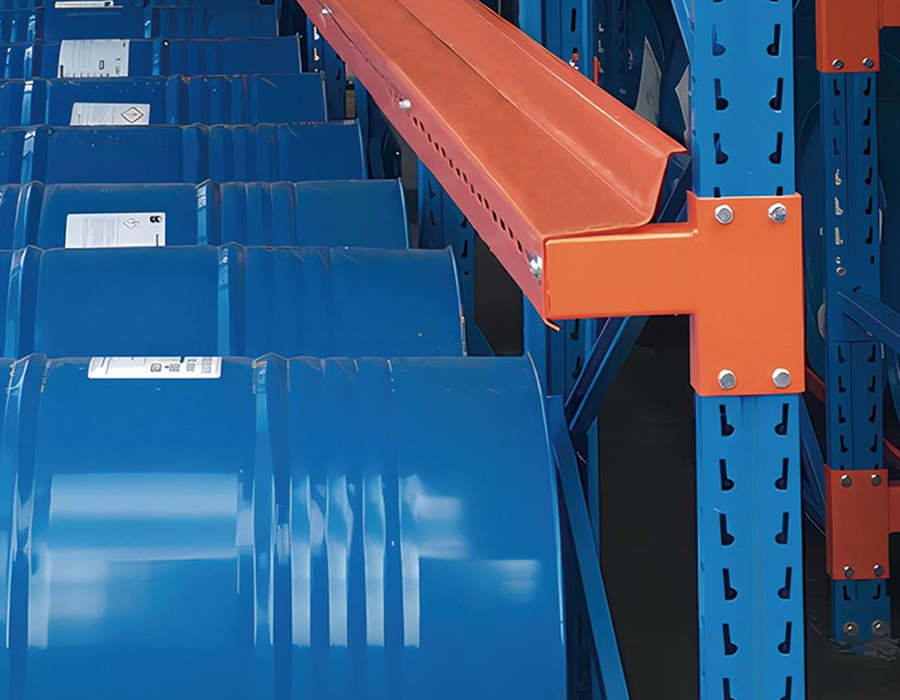

ما يحدث من الناحية الهيكلية عندما تنحرف الحزم بشكل مفرط غالبا ما يساء فهمه. لا يتمثل الخطر الأساسي في كسر الحزمة، بل هو الارتخاء التدريجي للموصل من الحزمة إلى الوضع المستقيم في ظل دورات التحميل والتفريغ المتكررة. تستخدم معظم أنظمة أرفف البليت للخدمة الشاقة موصل قفل أمان خطافًا حيث تشغل علامة تبويب الشعاع فتحة مثقوبة في العمود المستقيم. عندما تنحرف الحزم وتتعافى بشكل متكرر في ظل الوضع الديناميكي لمنصة التحميل، يواجه الموصل حركة دقيقة عند نقطة الارتباط. بمرور الوقت، يؤدي هذا إلى تصلب الفولاذ عند طرف الخطاف، مما يؤدي في النهاية إلى تشقق اللسان أو تشوه الفتحة مما يقلل من مقاومة سحب الموصل إلى ما يقل بكثير عن قيمته المقدرة.

النهج التصحيحي لا يتمثل دائمًا في زيادة عمق الشعاع. في بعض الأحيان يكون الحل الأكثر كفاءة هو تقليل عرض الخليج - حيث يؤدي الانتقال من 2700 مم إلى 2400 مم إلى تقليل الحد الأقصى لعزم الانحناء والانحراف بشكل كبير دون زيادة وزن الفولاذ بشكل متناسب. لدينا رفوف البليت الصناعية الثقيلة تم تصميمها مع نسب الامتداد إلى العمق التي تم التحقق منها مقابل حسابات الانحراف الفعلية، وليس فقط جداول التحميل الثابتة، مما يضمن الحفاظ على سلامة الموصل على المدى الطويل طوال فترة الخدمة الكاملة للنظام.

تراكب البليت وتأثيره على توزيع حمل العارضة

تفترض حسابات حمل أرفف البليت القياسية أن أحمال البليت تتمركز على عوارض مع دعم البليت بالكامل بين قضبان الحزمتين. من الناحية العملية، غالبًا ما تتدلى المنصات على سطح العارضة، أو توضع بشكل غير متماثل بين القضبان، أو يتم وضعها بحيث تكون أوتارها موازية للعارضة بدلاً من أن تكون متعامدة. يقدم كل من هذه الانحرافات اختلافات مركزية في التحميل لا تأخذها جداول السعة القياسية في الاعتبار، ومع ذلك فهي تحدث بشكل روتيني في المستودعات عالية الإنتاجية.

عندما تتدلى منصة نقالة على وجه الحزمة الأمامية بمقدار 100-150 مم - وهو أمر شائع مع منصات GMA ذات عروض خليجية أضيق - تنتقل نقطة التحميل الفعالة إلى الأمام من مستوى الإطار المستقيم. يقدم هذا لحظة انقلاب على الحزمة الأمامية التي يجب أن يقاومها الموصل بالإضافة إلى حمل القص الرأسي. يمكن أن يتجاوز الطلب المشترك مقاومة السحب المقدرة للموصل عند الأحمال التي تقل بكثير عن سعة منصة التحميل المعلنة. ويحدث نفس التأثير عندما يتم وضع المنصات مع المراسلين الموازيين للحزم، مما يؤدي إلى إنشاء حمولتين مركزتين بدلاً من الاتصال السطحي الموزع عبر قاعدة المنصة الكاملة.

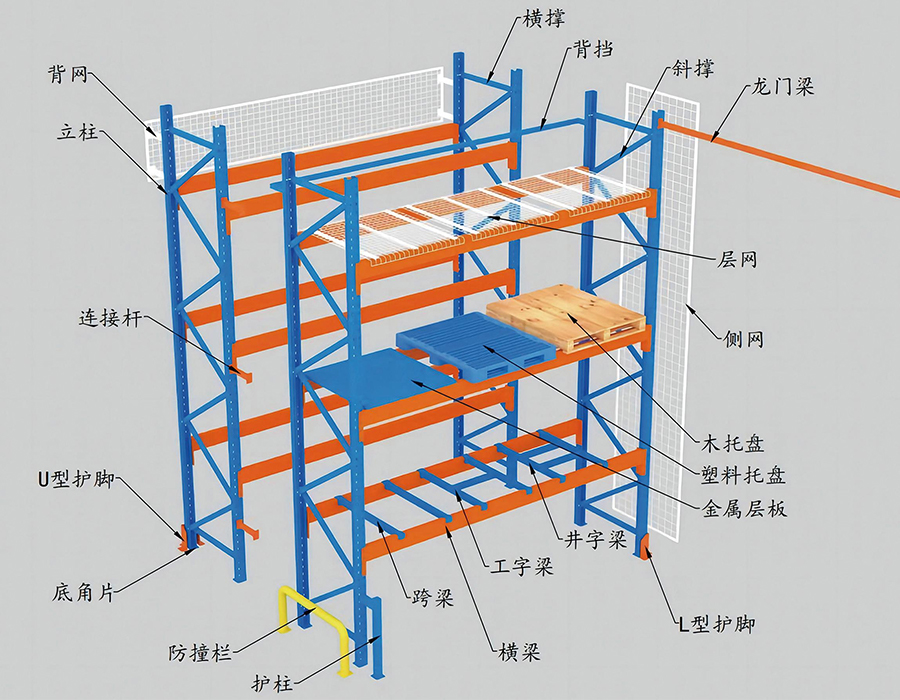

إن التخفيف العملي المستخدم في أنظمة أرفف البليت للخدمة الشاقة التي تتعامل مع المنصات غير المنتظمة هو تركيب قضبان دعم البليت - أعضاء متقاطعة موضوعة بشكل عمودي على الحزم في منتصف الخليج. توفر هذه القضبان نقطة اتصال ثالثة للمنصات، حيث تحول نقطة التحميل إلى تحميل موزع وتقلل من انحراف العارضة بنسبة تصل إلى 40% لنفس وزن المنصة. كما أنها تمنع المنصات من السقوط بين العوارض في حالة فشل موصل الحزمة، مما يضيف وظيفة أمان ثانوية ذات معنى.

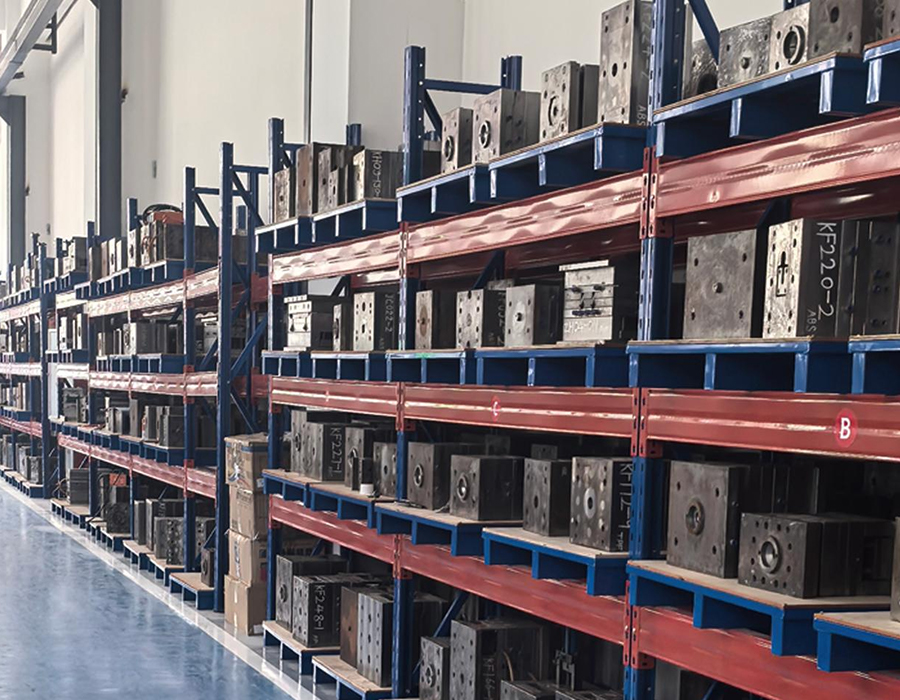

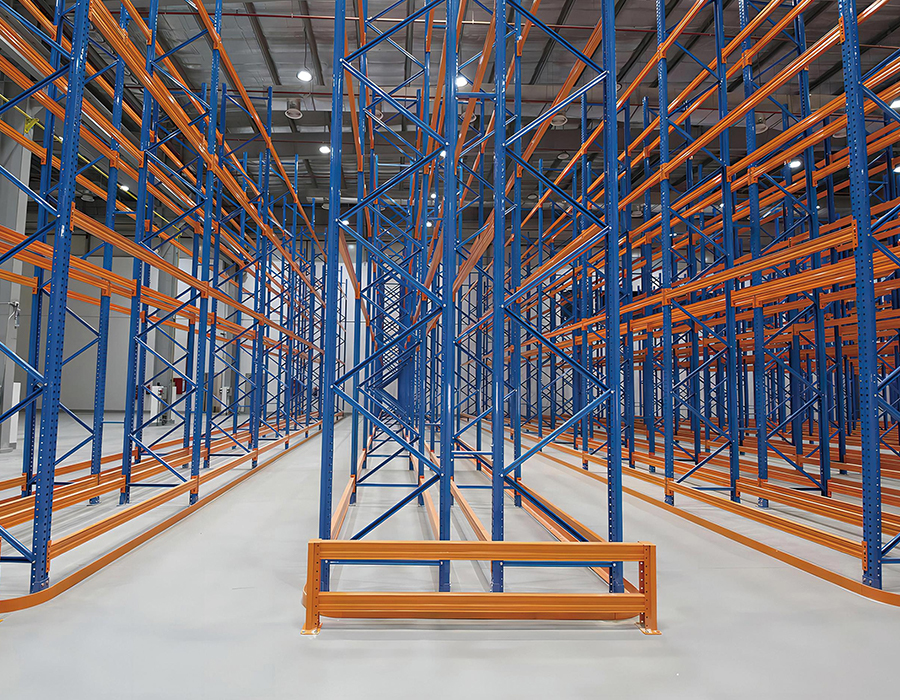

مقارنة عروض الإطارات المستقيمة: عندما تكون الإطارات الأعمق تستحق التكلفة

يتم تحديد عمق الإطار العمودي - البعد الذي يتم قياسه من الأمام إلى الخلف بين العمودين المستقيمين اللذين يشكلان الإطار - بشكل متكرر عند الحد الأدنى الضروري لدعم الحمل المعلن، والذي يكون عادة 800 مم أو 1000 مم للأرفف الانتقائية القياسية ذات العمق الواحد. ومع ذلك، فإن عمق الإطار له تأثير مباشر وهام على استقرار نظام الأرفف ضد قوى الانقلاب، واختيار الحد الأدنى من العمق في جميع التطبيقات يعد اقتصادًا زائفًا في بيئات الخدمة الشاقة.

في أنظمة أرفف البليت عالية التحمل التي يزيد ارتفاعها عن 10 أمتار، تصبح نسبة رقة العمود القائم - ارتفاعه مقسومًا على الحد الأدنى من نصف قطر الدوران - هي معلمة التصميم الحاكمة بدلاً من الحمل المحوري وحده. تقوم الإطارات الأعمق بطبيعتها بتثبيت العمود المستقيم على مسافة أفقية أطول من الخط المركزي للعمود، مما يزيد من نصف قطر الدوران الفعال لمجموعة الإطار ويرفع حمل الإبزيم الحرج. وهذا هو السبب في أن تكلفة المواد الإضافية للإطار مقاس 1000 مم أو 1200 مم يتم تبريرها عادةً من خلال تقليل وزن القسم المستقيم المطلوب والذي يعوض جزئيًا التكلفة الإضافية لأعضاء الدعامات القطرية الأوسع.

مواصفات مسمار التثبيت: لماذا تعتبر قوة السحب أكثر أهمية من قوة القص

يفترض معظم موظفي المستودعات وحتى العديد من فرق المشتريات أن مسامير تثبيت الحامل تقاوم في المقام الأول قوى القص الأفقية - الدفع الجانبي الناتج عن تأثيرات الرافعة الشوكية أو النشاط الزلزالي. في الواقع، فإن حالة الحمل الحاكمة لمثبتات قاعدة الحامل في معظم تكوينات أرفف البليت للخدمة الشاقة هي شد السحب الرأسي، وليس القص الأفقي. إن فهم هذا يعكس منطق كيفية تحديد نقاط الارتساء وفحصها.

الآلية واضحة ومباشرة: عندما يتعرض إطار الحامل للحظة انقلاب - سواء من حمل منصة نقالة غريب الأطوار، أو تأثير رافعة شوكية على ارتفاع، أو تسارع جانبي زلزالي - فإن اللوح الأساسي الموجود على جانب التوتر من الإطار يرتفع بدلاً من الانزلاق. يجب أن يقاوم مسمار التثبيت الموجود على هذا الجانب قوة الرفع الكاملة في حالة التوتر. بالنسبة إلى حامل للخدمة الشاقة يبلغ ارتفاعه 10 أمتار ويصل وزنه إلى 4000 كجم لكل مستوى عبر خمسة مستويات، يمكن أن تتجاوز قوة الرفع المحسوبة عند مرساة الشد تحت تأثير التصميم 15-20 كيلو نيوتن. تحقق مثبتات التمدد القياسية M12 في الخرسانة القياسية قدرات سحب تبلغ 8-12 كيلو نيوتن فقط اعتمادًا على عمق التضمين ودرجة الخرسانة - أقل بكثير من الطلب.

يتضمن نهج المواصفات الصحيح ثلاثة معلمات تم التحقق منها: قوة ضغط الخرسانة في موقع التثبيت (الحد الأدنى C25 لمعظم تطبيقات الخدمة الشاقة)، ​​وعمق تضمين المرساة (ليس فقط طول المسمار - التضمين الفعال بعد السماح بسمك اللوح الأساسي وأي جص تسوية)، ومسافة الحافة من أقرب مفصل أو حافة خرسانية. تعد نتائج اختبار السحب من مراسي الاختبار المثبتة في الموقع هي طريقة التحقق الأكثر موثوقية ويجب أن تكون مطلوبة في أي مشروع حيث يقترب طلب الرفع المحسوب من أكثر من 60٪ من سعة السحب في كتالوج المرساة.

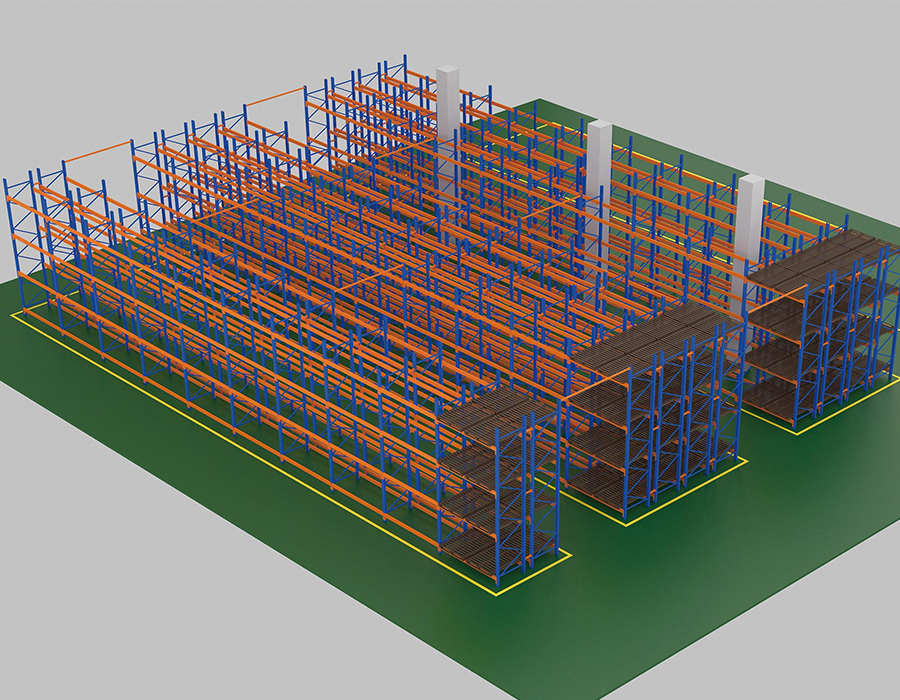

كيف تتفاعل مواصفات عرض الممر مع استقرار الحامل واختيار الرافعة الشوكية

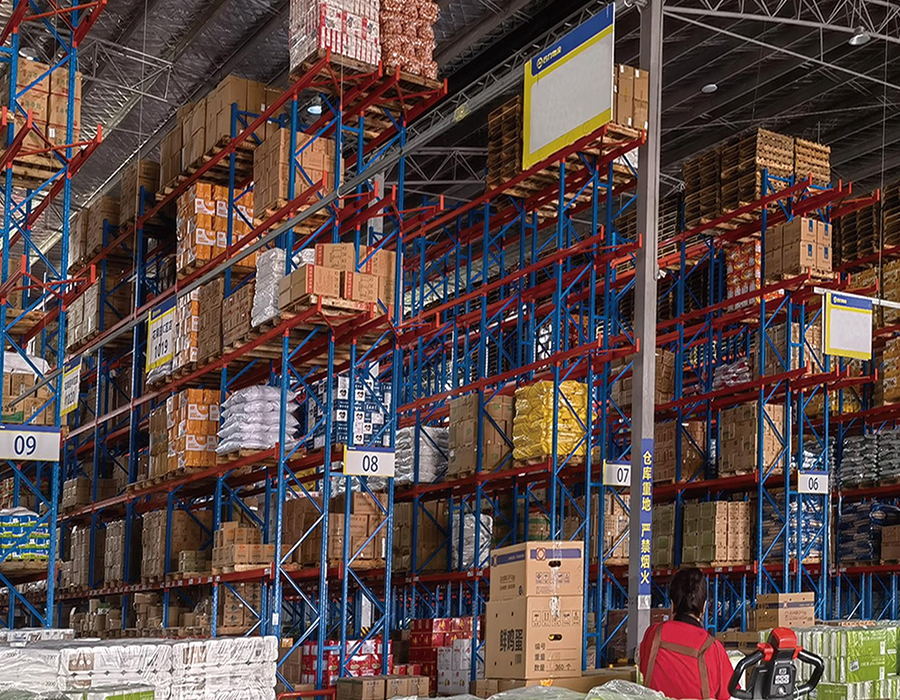

عرض الممر في أرفف البليت الصناعية الثقيلة لا يعد التخطيط مجرد قرار لإدارة حركة المرور - فهو أحد قيود هندسة الأنظمة التي تحدد في نفس الوقت نوع الرافعة الشوكية والحد الأقصى لارتفاع الحامل ومعدل الإنتاجية وكثافة التخزين الإجمالية. ترتبط هذه المتغيرات ارتباطًا وثيقًا، وتحسين أحدها دون نمذجة المتغيرات الأخرى يؤدي إلى نتائج دون المستوى الأمثل والتي يكون تصحيحها مكلفًا بعد التثبيت.

تنشئ كل فئات الممرات الثلاث الرئيسية مجموعة متميزة من القيود المتتالية:

• ممر عريض (3500 ملم): يستوعب الرافعات الشوكية المتوازنة مع نصف قطر الدوران القياسي. يقتصر الحد الأقصى لارتفاع الحامل العملي على حوالي 7-8 أمتار عن طريق ارتفاع سارية الرافعة الشوكية وإمكانية الرؤية عند الارتفاع. كثافة التخزين هي الأقل بين التكوينات الثلاثة، ولكن مرونة الإنتاجية هي الأعلى - يمكن لأي رافعة شوكية في الأسطول أن تعمل في أي ممر، ولا يلزم وجود تدريب متخصص أو مركبة.

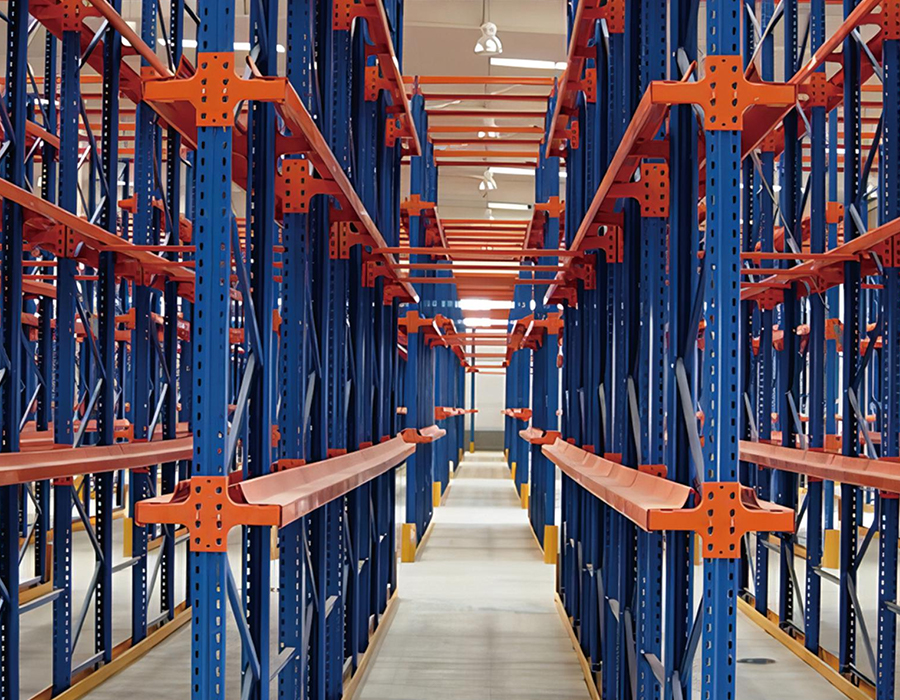

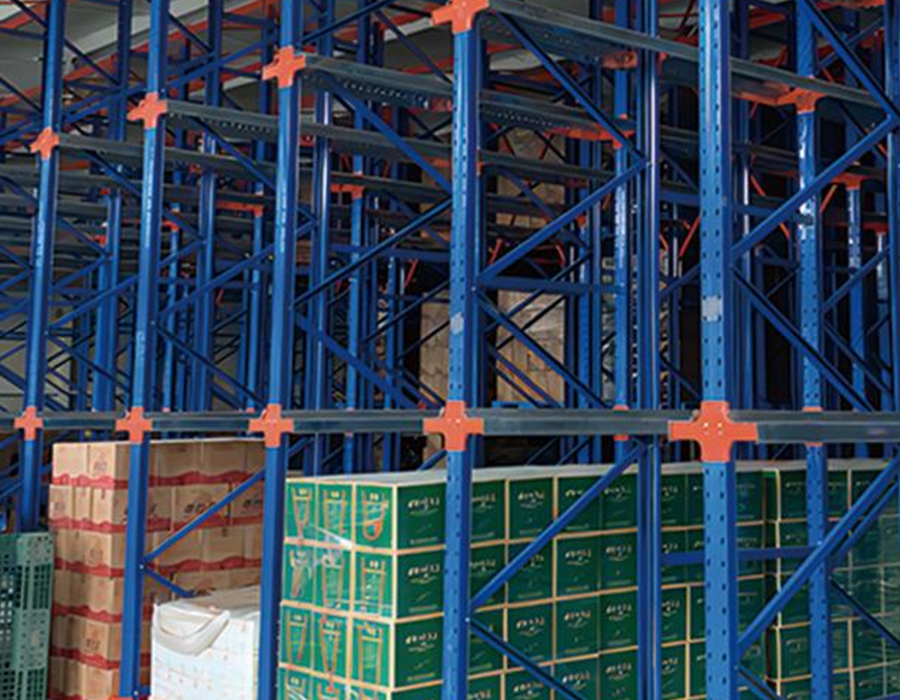

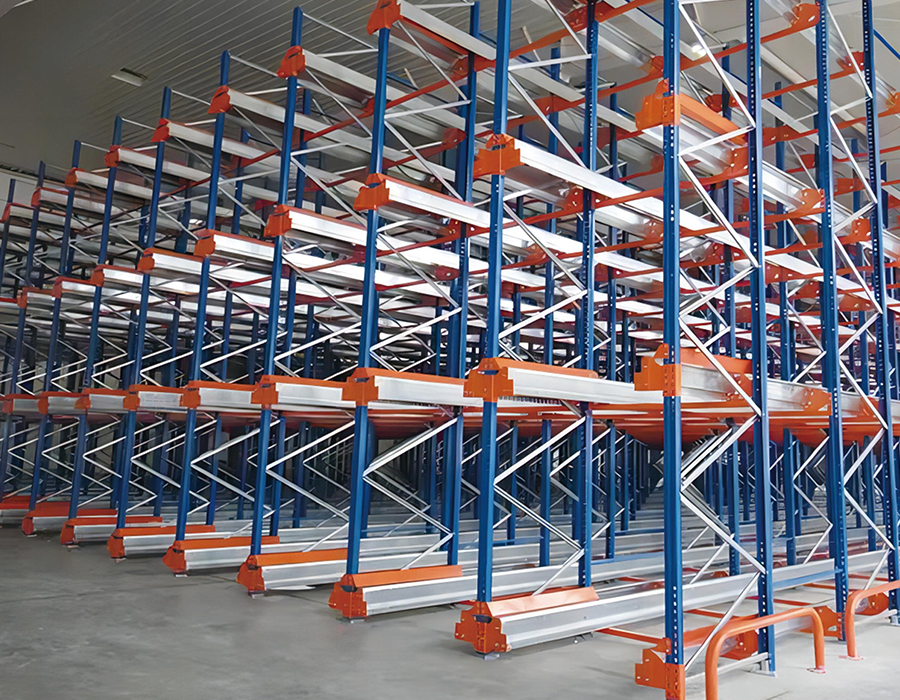

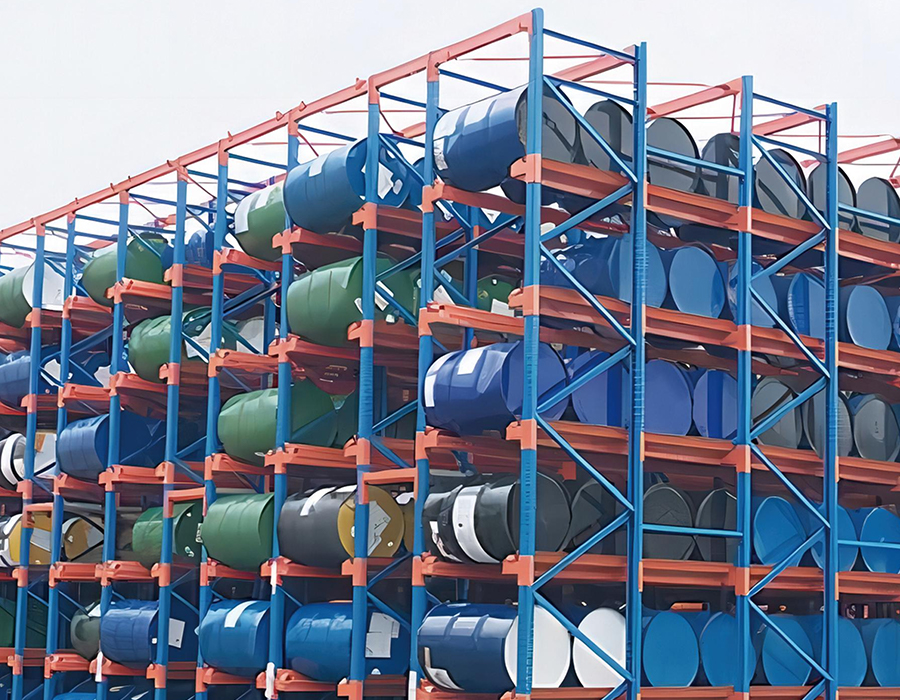

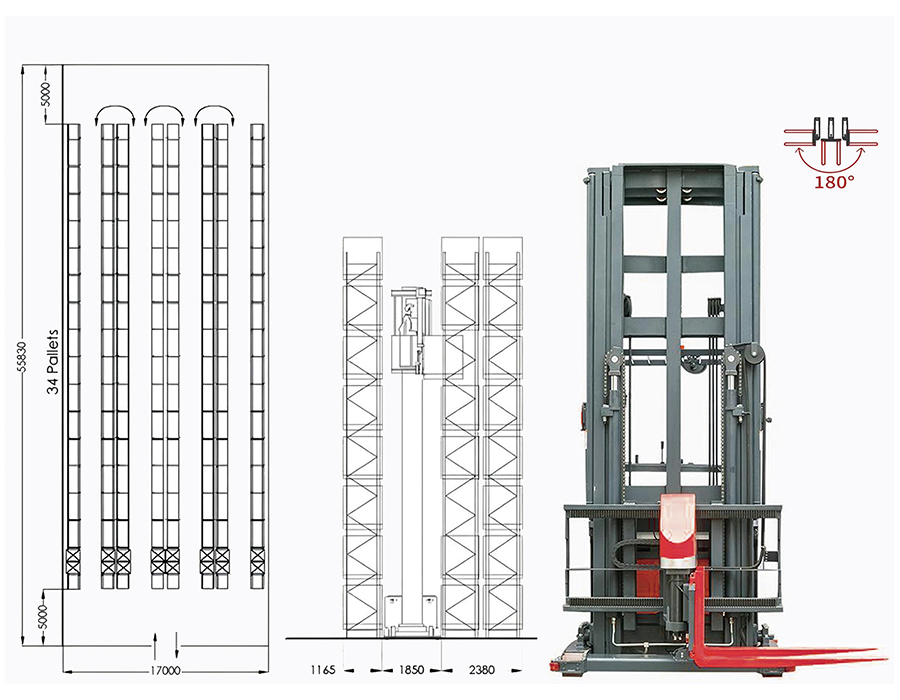

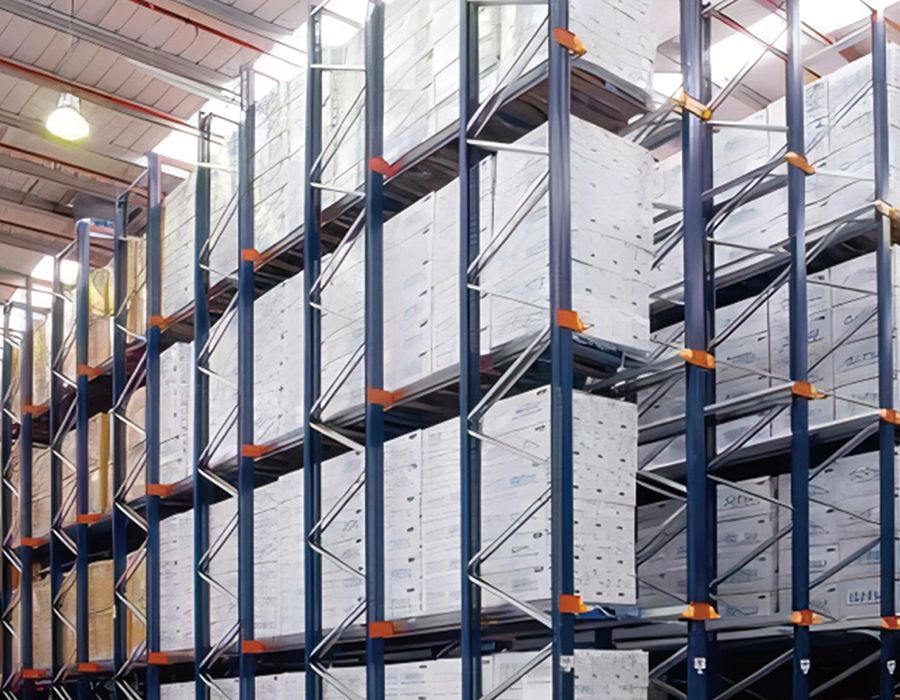

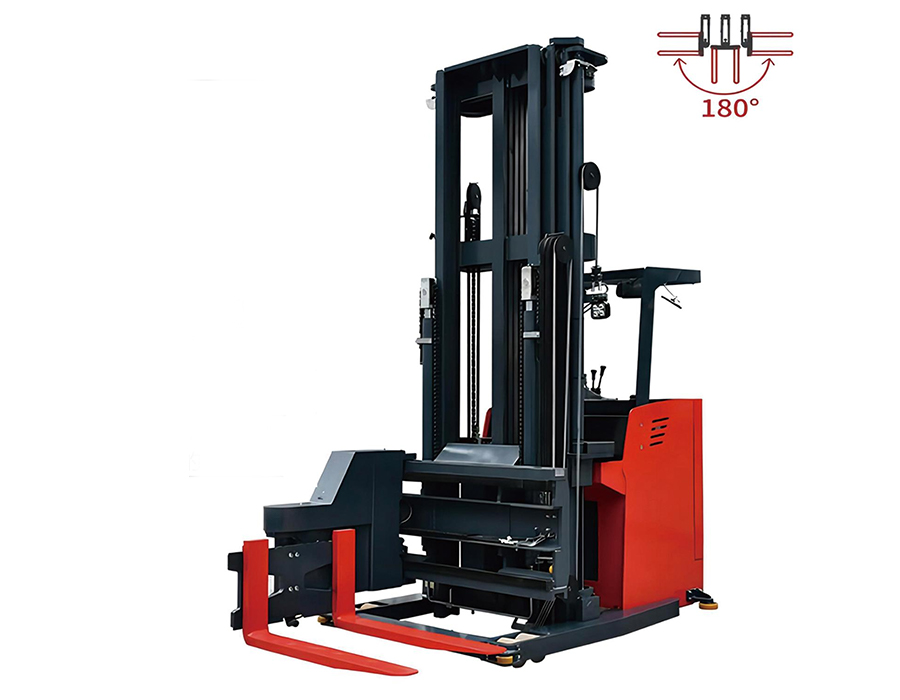

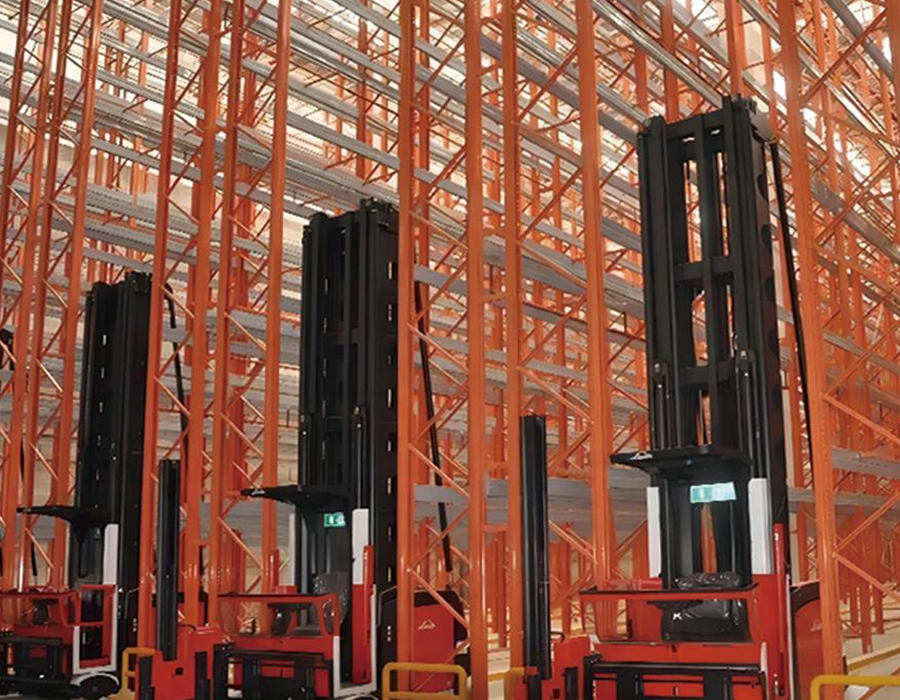

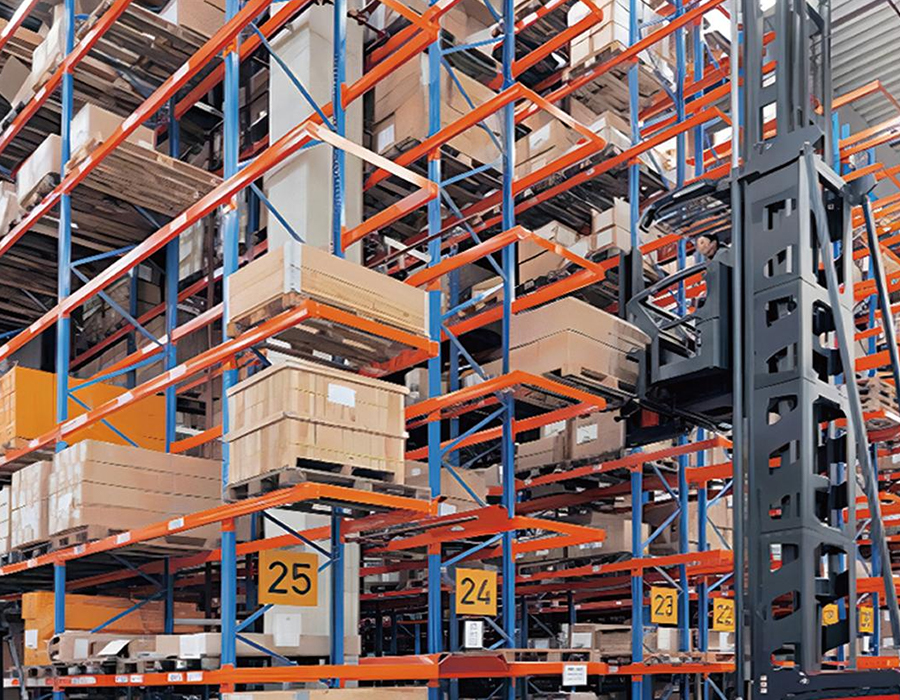

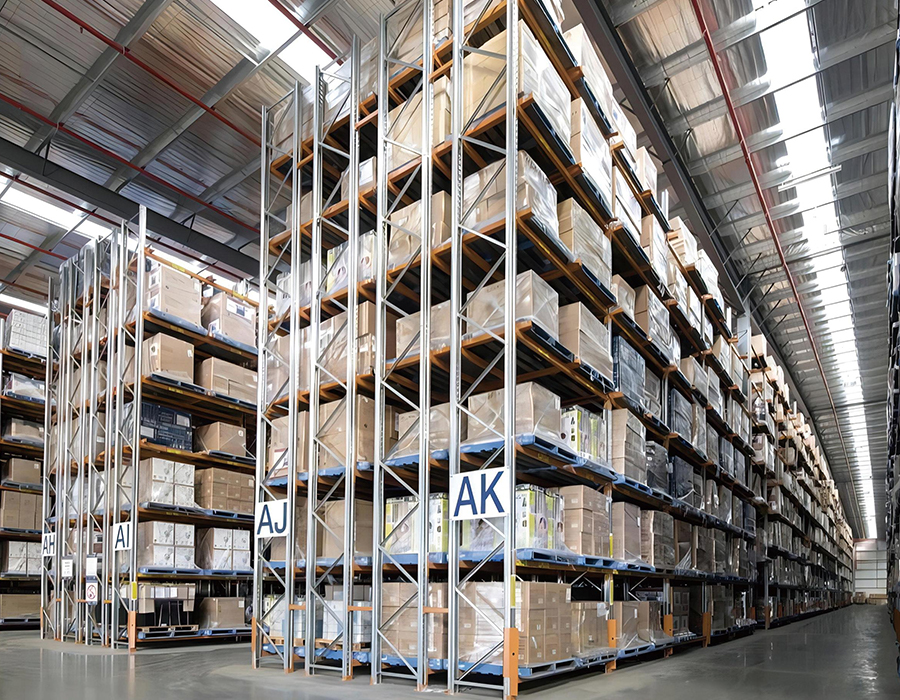

• الممر الضيق (1,800-2,200 مم): تتطلب شاحنات ذات ممرات ضيقة جدًا (VNA) موجهة سلكيًا أو موجهة بالسكك الحديدية تعمل مع رفع المشغل بجانب الحمولة. يمكن أن يصل ارتفاع هذه الشاحنات إلى 14 مترًا وتحقق كثافات تخزين أعلى بنسبة 40-50% من تصميمات الممرات العريضة. ومع ذلك، فإن شاحنات VNA مخصصة لغرض واحد - فلا يمكن استخدامها لعمليات الاستقبال أو الإرسال خارج ممرات الحامل، مما يتطلب أسطولًا منفصلاً من شاحنات الموازنة أو الوصول إلى مناطق التدريج.
• ممر الشاحنة (2,700-3,200 ملم): التكوين الأكثر شيوعًا في أنظمة أرفف البليت الحديثة للخدمة الشاقة، يوازن بين الكثافة والمرونة. تقوم شاحنات الوصول بتمديد شوكاتها دون تحريك جسم السيارة، مما يسمح بالعمل في ممرات أضيق من آلات موازنة الموازنة مع الوصول إلى ارتفاعات تتراوح بين 10 و11 مترًا. القيد الحاسم هو الحد الأدنى لعرض الممر لوضع منصة نقالة بزاوية 90 درجة - وهذا خاص بكل طراز شاحنة واتجاه منصة نقالة ويجب التحقق منه وفقًا لمواصفات الشاحنة الدقيقة، وليس جدولًا عامًا.

في Huijian، تبدأ عملية هندسة التخطيط لدينا بمواصفات الرافعة الشوكية بدلاً من الانتهاء بها. يعد تصميم نظام الرف أولاً ثم اختيار الرافعة الشوكية المناسبة خطأً شائعًا في التسلسل يفرض تنازلات في كل من عرض الممر وارتفاع الحامل مما يقلل من الكفاءة الإجمالية للمستودع.

جودة طلاء السطح في بيئات الخدمة الشاقة: ما وراء عدد الميكرونات

سمك طلاء المسحوق هو المواصفات الأكثر شيوعًا عند مقارنة جودة تشطيب السطح بين موردي أرفف البليت الصناعية الثقيلة. تتم الإشارة على نطاق واسع إلى المواصفات القياسية التي تبلغ 60-80 ميكرون لسمك الفيلم الجاف، ومعظم الشركات المصنعة ذات السمعة الطيبة تلبي هذا الحد. ومع ذلك، فإن سمك الطلاء وحده لا يعد مؤشرًا كاملاً لمقاومة التآكل وطول عمر التصاق الطلاء في البيئات الصناعية الحقيقية - تعد عملية المعالجة المسبقة قبل تطبيق المسحوق هي المتغير الأكثر أهمية.

يشتمل تسلسل المعالجة المسبقة القياسي لصلب الأرفف الصناعية على إزالة الشحوم، أو تخليل السطح أو السفع بالخردق لإزالة قشور الطحن والصدأ، والفوسفات لإنشاء طلاء تحويل يرتبط كيميائيًا بسطح الفولاذ، وشطف التخميل النهائي قبل تطبيق المسحوق. طبقة الفوسفات هي أساس الالتصاق - وبدونها، فإن مسحوق الطلاء المطبق على الفولاذ العاري أو غير المجهز بشكل كافٍ سوف يتطاير عند الحواف المقطوعة ومناطق التأثير خلال 12-24 شهرًا في البيئات الرطبة أو النشطة كيميائيًا، بغض النظر عن سمك الطلاء. يعد اختبار رش الملح وفقًا لمعيار ISO 9227 عند 500 ساعة كحد أدنى بمثابة معيار جودة ذو معنى؛ يجب أن يكون الموردون قادرين على تقديم شهادات الاختبار بدلاً من المواصفات فقط.

بالنسبة لتطبيقات التخزين البارد حيث تعمل الأرفف عند درجات حرارة أقل من -20 درجة مئوية، تصبح طلاءات مسحوق البوليستر القياسية هشة وتفقد مقاومة التأثير. تعتبر الطلاءات الهجينة من الإيبوكسي والبوليستر أو الجلفنة بالغمس الساخن هي المواصفات المناسبة في هذه البيئات. يتضمن الاختيار بينهما مقايضة التكلفة مقابل إمكانية الوصول: توفر الجلفنة بالغمس الساخن مقاومة فائقة للتآكل على المدى الطويل وتنجو من الأضرار الميكانيكية دون التصفيح، ولكن الأجزاء المجلفنة التالفة لا يمكن إصلاحها ميدانيًا بالطلاء، في حين يمكن لمس المكونات المغلفة الهجين. من خلال خطوط الإنتاج الستة وعمليات الطلاء الداخلية لدينا في منشأتنا التي تبلغ مساحتها 58000 متر مربع، فإننا نحافظ على التحكم المباشر في جودة المعالجة المسبقة في كل مرحلة - وهو أمر لا يمكن أن تضمنه عمليات الطلاء المتعاقد عليها بشكل موثوق.

لوحات إشعارات التحميل: متطلبات قانونية أم أداة أمان عملية؟

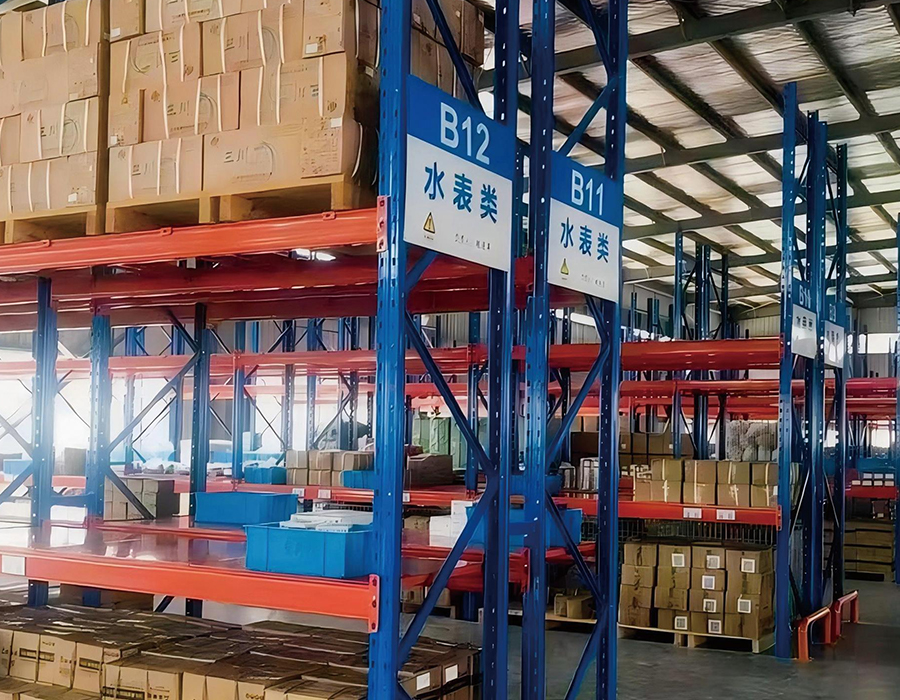

لوحات إشعارات التحميل - اللوحات المثبتة على الأرفف والتي تعرض الحد الأقصى للأحمال المسموح بها لكل حاوية، ولكل مستوى شعاع، ولكل إطار قائم - مطلوبة بموجب معظم معايير الأرفف الصناعية الوطنية، بما في ذلك GB/T 25820 والمعيار الأوروبي EN 15635. ومن الناحية العملية، يتم التعامل معها كثيرًا على أنها إجراء شكلي للامتثال بدلاً من كونها أداة تشغيلية، مما يقلل بشكل كبير من قيمة سلامتها.

يجب أن ينقل إشعار التحميل المحدد بشكل صحيح لنظام أرفف البليت للخدمة الشاقة أكثر من رقم إجمالي لسعة الحاوية. تتضمن إشعارات التحميل المفيدة من الناحية التشغيلية المعلومات التالية:

• الحد الأقصى للحمل لكل مستوى شعاع (ليس فقط لكل خليج)، نظرًا لأن المشغلين الذين يتخذون قرارات التنسيب يعملون مستوى تلو الآخر، وليس كل خليج على حدة.
• الحد الأقصى لأبعاد حمل الوحدة - وخاصة حدود تراكب البليت وما إذا كانت السعة تفترض وجود منصتين لكل مستوى شعاع أو منصة نقالة كبيرة الحجم.
• الحد الأدنى لسعة تحميل الأرضية في المنطقة، بحيث يمكن لمديري العمليات إجراء إسناد ترافقي لأي تغييرات في حالة الأرضية بمرور الوقت.
• الشركة المصنعة لنظام الأرفف وتاريخ التثبيت والمعايير الهندسية التي تم تصميم النظام وفقًا لها - معلومات مهمة عند تقييم إصلاح الضرر أو تمديده بعد سنوات من التثبيت.

التحدي الأكثر عملية هو أن إشعارات التحميل لا تكون فعالة إلا عندما يفهم الموظفون الذين يقرؤونها ما تعنيه الأرقام في سياق مخزونهم الفعلي. تعتبر السعة البالغة 2000 كجم لكل مستوى عارضة رقمًا مجردًا لمشغل الرافعة الشوكية ما لم تتم ترجمته إلى عدد منصات نقالة محددة ومرجع لنوع المنتج. تشير المرافق التي تكمل إشعار التحميل القياسي ببطاقة مرجعية خاصة بالمنتج - على سبيل المثال، "منصتان كحد أقصى للمنتج أ، أو منصة نقالة واحدة للمنتج ب لكل مستوى" - إلى امتثال المشغل بشكل أفضل لحدود الحمولة مقارنة بتلك التي تنشر إشعار المعايير الهندسية فقط.
