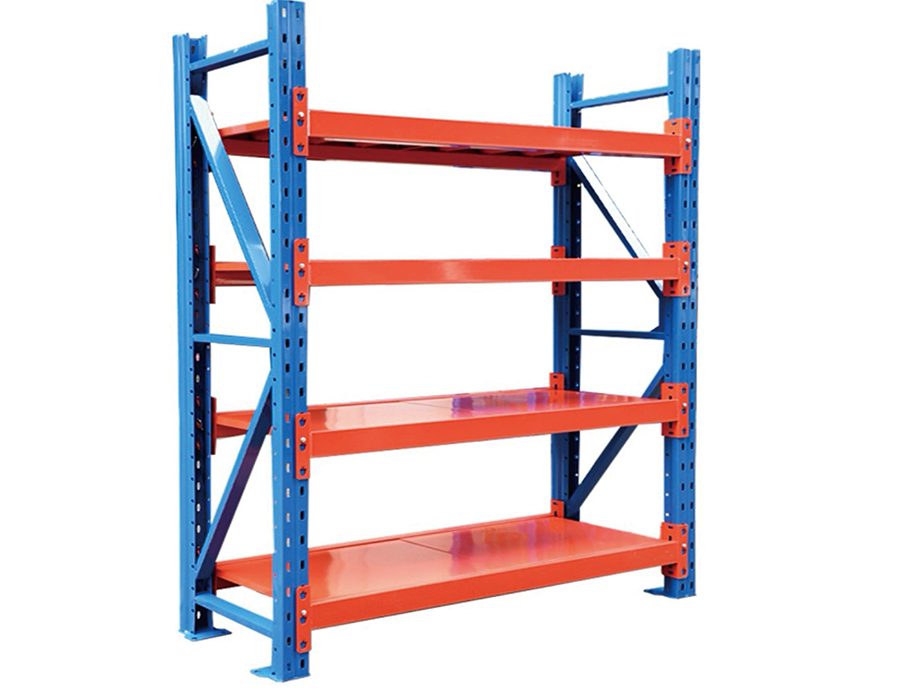

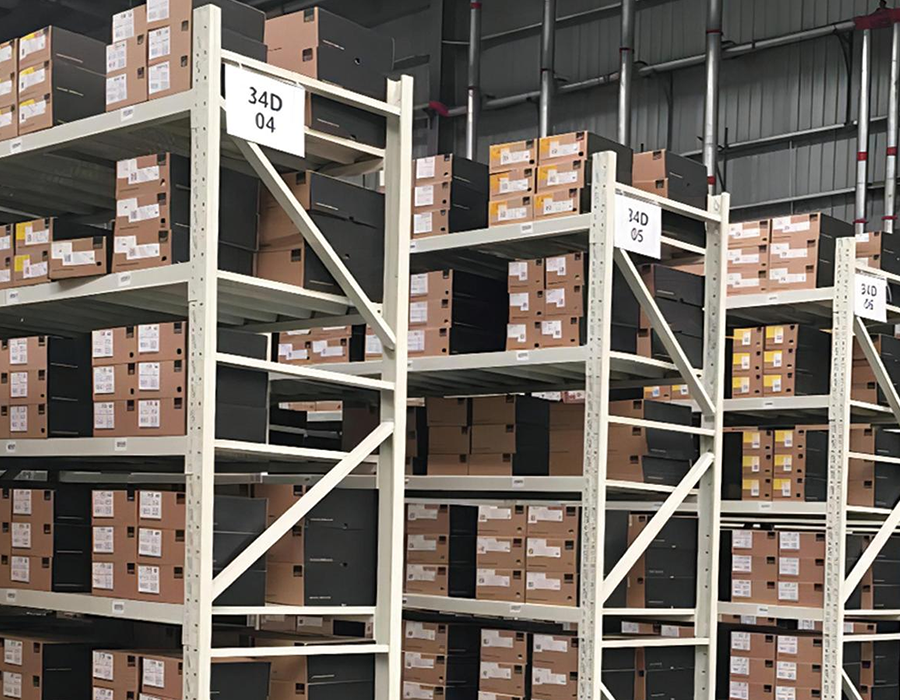

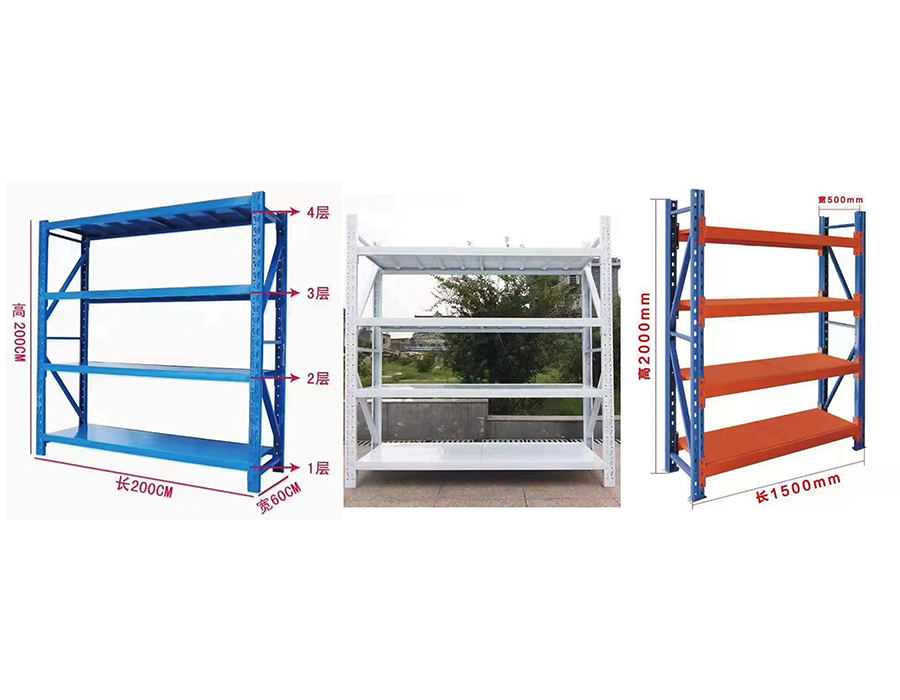

رفوف خفيفة الوزن بدون مسامير (50150 كجم/طبقة)

كيف يؤثر نطاق الشعاع على توزيع الأحمال في الأرفف بدون مسامير

أحد أكثر الجوانب التي يساء فهمها في كثير من الأحيان رفوف بولتلس خفيفة هي العلاقة بين مدى الشعاع والقدرة الفعلية على الحمل. عادةً ما يتم حساب الحمولة المقدرة لكل رف عند نقطة المنتصف للعارضة المدعومة بالكامل - مما يعني أنه مع زيادة المسافة بين القوائم، تنخفض سعة الحمولة الفعالة بشكل غير خطي. بالنسبة لرف يبلغ وزنه 150 كجم بامتداد 900 مم، فإن تمديد هذا الامتداد إلى 1200 مم دون ضبط مقياس العارضة يمكن أن يقلل السعة الحقيقية إلى أقل من 100 كجم في ظل ظروف المستودع الديناميكية. ولهذا السبب يجب أن يسبق تحديد النطاق دائمًا تخطيط التحميل، وليس أن يتبعه.

في عملية الإنتاج لدينا في Huijian، يتم دحرجة مقاطع العوارض على البارد إلى تفاوتات قياس محددة على وجه التحديد بسبب الانحرافات الطفيفة في سماكة الفولاذ التي تتراكم بشكل ملحوظ على مدى فترات أطول. يمكن أن يؤدي التسامح المنخفض بمقدار 0.2 مم في شعاع 1.5 مم إلى انحراف مرئي عند الأحمال التي تقل بكثير عن العتبة المقدرة. عند تحديد الرفوف لبيئات الانتقاء والتعبئة حيث يقوم الموظفون بتحميل وتفريغ الرفوف بشكل متكرر، يجب دائمًا تطبيق عوامل التحميل الديناميكية - عادةً 1.25 × القيمة الثابتة.

فهم موصل البرشام مقابل المشبك: أكثر من مجرد خيار تثبيت

تستخدم أنظمة الأرفف الخفيفة بدون مسامير أحد نوعين من الموصلات الأساسية: نمط البرشام (علامة التبويب المثقوبة) ونمط المشبك أو الخطاف. هذه ليست تفضيلات تصميم قابلة للتبديل - فهي تعكس فلسفات هيكلية مختلفة ولها عواقب حقيقية على التثبيت وإعادة التشكيل ومقاومة الزلازل أو الاهتزازات.

• تقوم الموصلات على شكل برشام بتثبيت الشعاع في فتحة مثقوبة في العمود المستقيم. إنها تقاوم قوى الأرفف الأفقية بشكل جيد وتفضل في البيئات التي بها حركة مرور رافعة شوكية قريبة أو اهتزازات أرضية، ولكنها تتطلب مطرقة لتعديل الارتفاع ولا تتحمل إعادة التشكيل المتكررة.
• يتم وضع موصلات المشبك/الخطاف في قوائم مشقوقة ويمكن إعادة وضعها يدويًا في ثوانٍ. إنها توفر مرونة ممتازة لبيئات المخزون الديناميكية ولكنها أكثر عرضة لقوى الرفع - مما يعني أن التأثير الصعودي العرضي من الأسفل يمكن أن يزيح الشعاع إذا كان عمق المقطع ضحلًا.

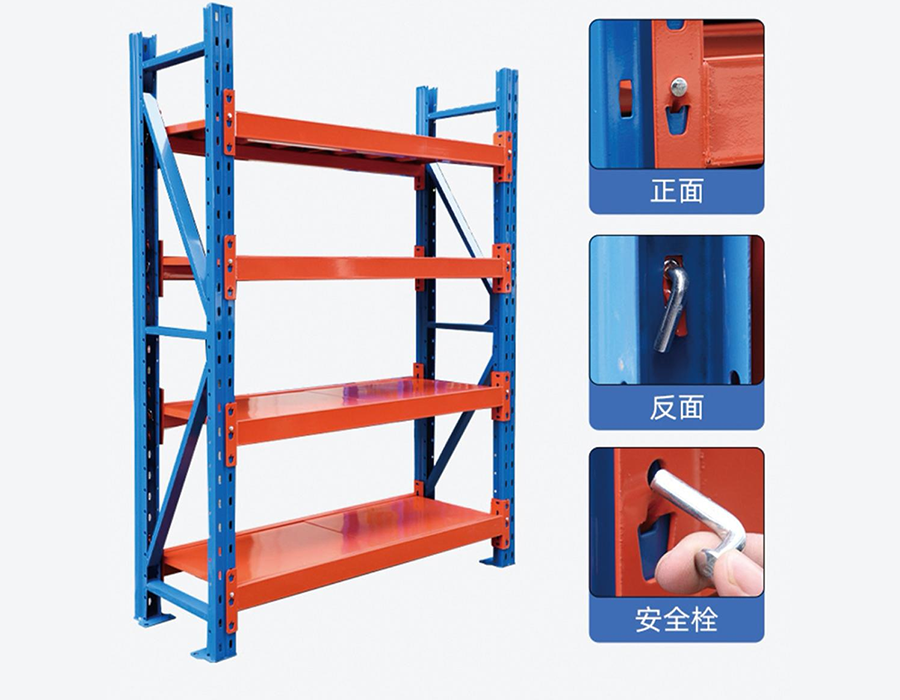

• تستخدم بعض الأنظمة الهجينة وصلة أساسية مع دبوس قفل أمان ثانوي يتم تثبيته في مكانه بعد الجلوس. وهذا هو المعيار المتزايد للأرفف الصناعية الخفيفة المنتشرة في المستودعات الآلية أو شبه الآلية حيث قد يكون إزاحة الحزم كارثية.

عند تقييم الأنظمة، تحقق من عمق مشاركة الموصل ووجود آلية الاحتفاظ الثانوية قبل اتخاذ قرار الشراء بناءً على السعر وحده.

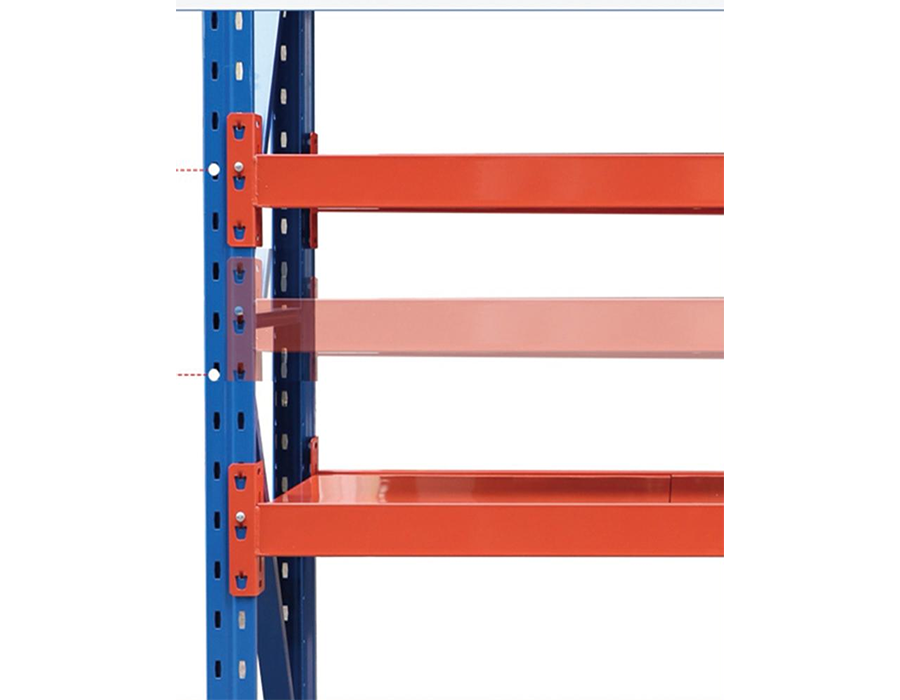

إمكانية ضبط درجة ميل العمود وارتفاع الرف: ما الذي لا تخبرك به ورقة المواصفات

تعلن معظم منتجات الأرفف بدون مسامير عن "إمكانية ضبط درجة الحرارة بمقدار 25 مم"، ولكن هذا الرقم يحكي جزءًا فقط من القصة. نطاق الضبط القابل للاستخدام مقيد بالمسافة بين الجزء العلوي من العارضة نفسها والجانب السفلي من الرف أعلاه - وهو ما يعني في الممارسة العملية أن دقة درجة الصوت تكون أكثر أهمية في المناطق الوسطى من الجري، وليس في الجزء العلوي أو السفلي حيث تهيمن القيود الهيكلية الثابتة.

إحدى المشكلات العملية التي تنشأ في مستودعات SKU المختلطة هي "مصيدة نصف الخطوة": عندما يحتاج المنتقي إلى تخزين عناصر بارتفاع 210 مم ولكن الدرجات المتاحة تقفز من 200 مم إلى 225 مم، فإن المساحة الميتة الإضافية البالغة 25 مم لكل رف تتراكم عبر نظام مكون من 5 طبقات و20 حاوية مما يؤدي إلى خسارة كبيرة في التخزين الرأسي القابل للاستخدام. تحقق المنشآت التي تجري تدقيقًا مناسبًا لارتفاع SKU قبل تركيب الرفوف بشكل روتيني استخدامًا رأسيًا أفضل بنسبة 15-25% من تلك التي تستخدم التكوينات الافتراضية.

نحن نصمم أعمدتنا المستقيمة بمسافة ثابتة تبلغ 50 مم في التكوينات القياسية، ويمكن للعملاء الذين يعملون مع فريقنا الفني على تخصيص المشروع أن يطلبوا أعمدة بمسافة 25 مم لبيئات المخزون ذات الارتفاع المختلط - وهي التفاصيل التي تدفع تكاليفها بسرعة في سيناريوهات التخزين الكثيفة.

خيارات المعالجة السطحية واختلافات أدائها في العالم الحقيقي

تتوفر الرفوف بدون مسامير مع العديد من المعالجات السطحية، ويكون للاختيار آثار مباشرة على عمر الخدمة، وسعة الحمولة (بسبب سمك الطلاء)، والملاءمة البيئية.

من الأخطاء الشائعة تحديد رفوف مجلفنة كهربائيًا للمنشآت ذات إجراءات غسل الأرضية أو القرب من أبواب رصيف التحميل. تتشبع طبقة الزنك الرقيقة بسرعة عند التعرض المتكرر للرطوبة، ويظهر الصدأ المرئي في غضون 12 إلى 18 شهرًا - وغالبًا ما يؤدي ذلك إلى إبطال مطالبات الضمان إذا لم يتم اتباع مواصفات الرطوبة. تطبق خطوط الإنتاج القياسية لشركة Huijian طبقة مسحوق إيبوكسي عند 60-80 ميكرومتر كخط أساسي، مع خيارات مجلفنة بالغمس الساخن متاحة للعملاء في بيئات تجهيز الأغذية أو سلسلة التبريد أو الخدمات اللوجستية الساحلية.

متطلبات مرساة الأرضيات للرفوف القائمة بذاتها مقابل الأرفف المثبتة على الحائط

رفوف بولتلس الصناعية الخفيفة يتم نشره بشكل متكرر كعمليات قائمة بذاتها دون تثبيت على الأرض - وهو متوافق في العديد من البيئات منخفضة المخاطر ولكنه يصبح عبئًا في بيئات أخرى. تعتبر مصفوفة القرار أكثر دقة من مجرد التحقق مما إذا كان تقسيم المناطق الزلزالية يتطلب مراسي أم لا.

عندما يكون الإرساء غير قابل للتفاوض

إن الأرفف التي يزيد ارتفاعها عن 2.4 مترًا، أو تلك التي تزيد نسبة الارتفاع إلى العمق فيها عن 6:1، تكون عرضة بطبيعتها للانقلاب تحت التحميل اللامركزي - وهو السيناريو الذي يحدث عندما يقوم عمال الالتقاط بتحميل جانب واحد من الخليج بشكل مستمر قبل الآخر. إن الفيزياء هنا واضحة ومباشرة: وحدة يبلغ طولها 2.4 مترًا وعمق 400 ملم تتمتع بلحظة انقلاب يمكن تجاوزها بحمولة واحدة تبلغ 30 كجم موضوعة على حافة الرف العلوي على جانب واحد.

اعتبارات ربط الجدار

تعد روابط الحائط بديلاً شائعًا لتثبيت الأرضية عندما يكون سطح الأرضية غير مناسب للحفر (على سبيل المثال، أرضيات الوصول المرتفعة، والأسطح المغلفة بالغشاء). ومع ذلك، فإن روابط الجدار تكون فعالة فقط إذا كان الجدار نفسه مناسبًا من الناحية الهيكلية. لا يعد قسم الحوائط الجافة ذات الطبقة الواحدة نقطة ربط صالحة لتشغيل الرفوف المحملة. يجب على المهندسين الذين يحددون روابط الجدار التحقق من بناء الجدار واستخدام مثبتات تجويف مناسبة أو مسامير ملولبة حيث تسمح المسافات بين المسامير.

أقدام تسوية الأرضية ودورها في نقل الأحمال

تشتمل العديد من قوائم الرفوف بدون مسامير على أقدام تسوية قابلة للتعديل كميزة قياسية. بالإضافة إلى تسوية الأرضيات غير المستوية، تلعب هذه الأقدام دورًا حاسمًا في نقل الحمولة: فهي توزع حمل النقطة المستقيمة على منطقة اتصال أكبر، مما يمنع تركيز الضغط على أسطح الأرضيات الناعمة أو المطلية. بالنسبة للرفوف على أرضيات المستودعات المطلية بالإيبوكسي، يعد تحديد الأقدام بمساحة لا تقل عن 50 سم مربع من لوحة القاعدة بمثابة دليل عملي لتجنب تلف الطلاء تحت الأحمال الثقيلة.

تكامل الملحقات: ما وراء سطح الرف الأساسي

نادرًا ما يكون نظام الرفوف بدون مسامير المحدد جيدًا مجرد قوائم وأسطح مسطحة. يعمل النظام البيئي الملحق على توسيع المنفعة الوظيفية بشكل كبير ويجب تقييمه أثناء مرحلة المواصفات الأولية بدلاً من تعديله لاحقًا - نظرًا لأن توافق الفتحات العمودية يختلف بين الشركات المصنعة وغالبًا ما يؤدي خلط العلامات التجارية إلى حدوث مشكلات في الإعداد.

• الفواصل والأقسام: تسمح الفواصل الرأسية المشقوقة في أسطح الرفوف بالتقسيم الأفقي للخليج إلى وجوه مختارة. بالنسبة لتخزين الأجزاء الصغيرة، يعد هذا أكثر توفيرًا للمساحة من استخدام صناديق منفصلة. تحقق مما إذا كان المقسم متصلاً بالعارضة أو بالسطح - تعتبر المقسمات المتصلة بالعارضة أكثر استقرارًا ولكنها تحد من إعادة تحديد موضع السطح.
• التزيين شبكة سلكية: كبديل للأسطح الفولاذية الصلبة، تعمل الشبكة السلكية على تقليل تراكم الغبار، وتسمح لمياه الرش بالمرور (مهم للامتثال لإخماد الحرائق)، وتحسن رؤية العناصر المخزنة. عادةً ما تكون تقييمات الحمل للشبكات السلكية أقل بنسبة 10-15% من الأسطح الصلبة المكافئة عند نفس المقياس.
• حاملي الملصقات وقضبان الصناديق: تعمل قنوات الملصقات ذات الحافة الأمامية التي يتم تثبيتها على شفة الشعاع أو حافة الرف على تسهيل وضع علامة SKU دون بقايا لاصقة. بالنسبة للعمليات التي تنتقل إلى مسح الرمز الشريطي أو مسح RFID، تأكد من أن عمق حامل الملصق يلائم تنسيق العلامة المحدد قبل التثبيت الشامل.
• فواصل الصف والموصلات الخلفية: تعمل تكوينات الصف المزدوج باستخدام القوائم المشتركة على تحسين كفاءة البصمة بنسبة 30% تقريبًا مقارنة بعمليتي تشغيل مستقلتين في صف واحد. يجب تصنيف العمود العمودي المشترك للحمل المدمج لكلا الصفين - وهي مواصفات يتم التغاضي عنها كثيرًا عند إعادة استخدام الرفوف الموجودة في تخطيط صف مزدوج.

في Huijian، نحن نقدم وثائق توافق الملحقات الكاملة عبر خطوط إنتاج الأرفف لدينا، بحيث يمكن للعملاء تخطيط التكوينات المتكاملة من البداية بدلاً من اكتشاف قيود الإعداد أثناء التثبيت.

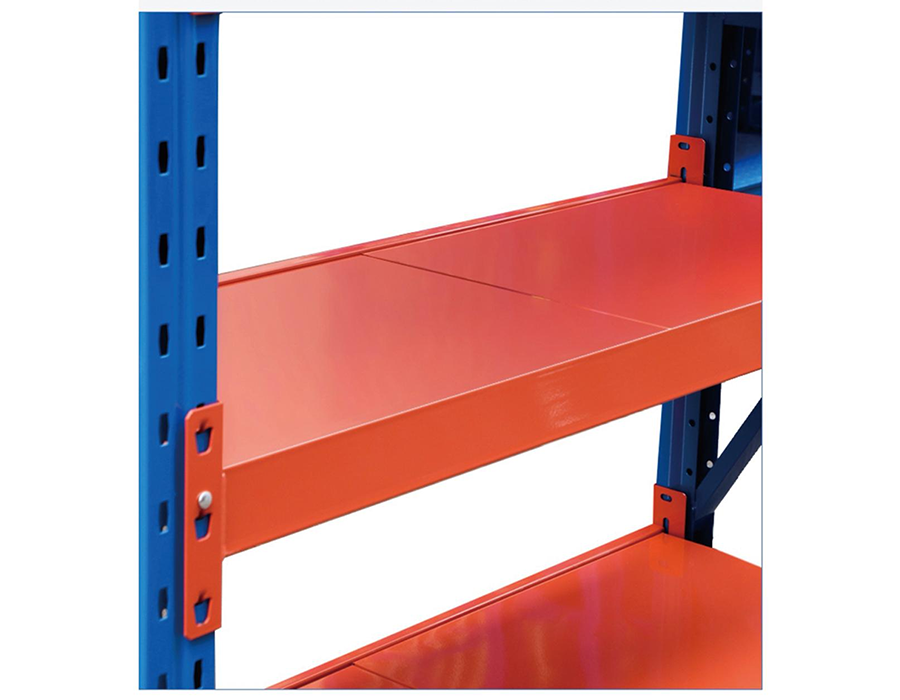

معايير انحراف سطح الرف وكيفية تقييمها

يعد الانحراف - القوس الرأسي لعارضة الرف المحملة أو لوحة السطح - أحد المؤشرات الأكثر دلالة على جودة الرفوف، ومع ذلك نادرًا ما يتم الكشف عنه بشكل بارز في مواصفات المنتج. المعيار المرجعي الصناعي للانحراف المقبول في رفوف المستودعات هو L/180، حيث L هو الامتداد بالملليمتر. بالنسبة لامتداد يبلغ 900 مم، يسمح هذا بحد أقصى لانحراف النقطة الوسطى بمقدار 5 مم تحت الحمل المقدر الكامل. بالنسبة لامتداد 1200 ملم، تسمح نفس النسبة بـ 6.67 ملم.

لماذا يهم هذا عمليا؟ يؤدي الانحراف المفرط إلى خلق العديد من المشكلات المتتالية: أسطح الرفوف التي تقوس العناصر نحو المركز، مما يخلق ظروف تكديس غير مستقرة؛ في الأنظمة متعددة المستويات، يمكن أن يؤدي الانحراف أسفل الرف العلوي إلى ضغط الخلوص الرأسي إلى ما دون قيمته الاسمية؛ ودورات التحميل والتفريغ المتكررة على الرف التي تصل بانتظام إلى حد انحرافها تعمل على تسريع إجهاد المعدن عند نقاط الاتصال من العارضة إلى العمودية. عند تقييم عروض أسعار الرفوف، فإن سؤال الموردين عن قيمة الانحراف التي تم اختبارها عند حمل مقدر بنسبة 100% - وليس فقط الحمل المقدر نفسه - يكشف الكثير عن الجودة الفعلية أكثر بكثير من مقارنات الأسعار وحدها.
