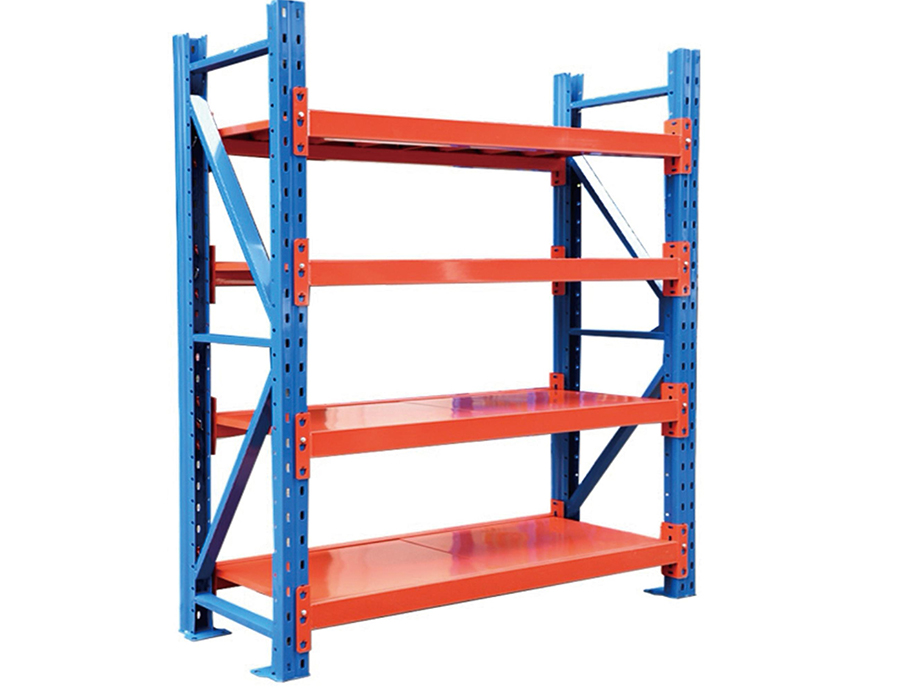

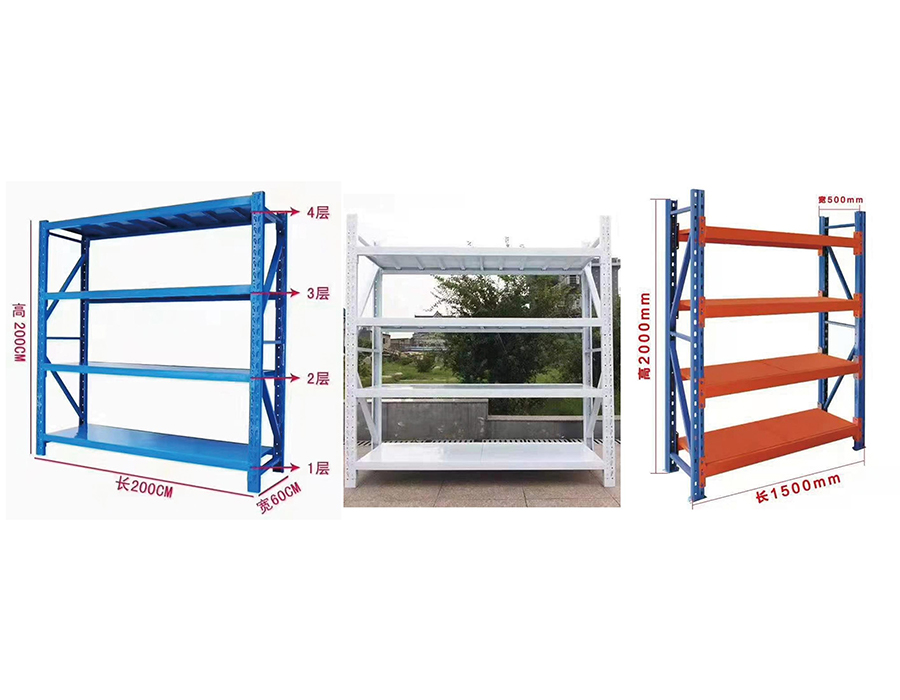

أرفف متوسطة التحمل (500-800 كجم/طبقة)

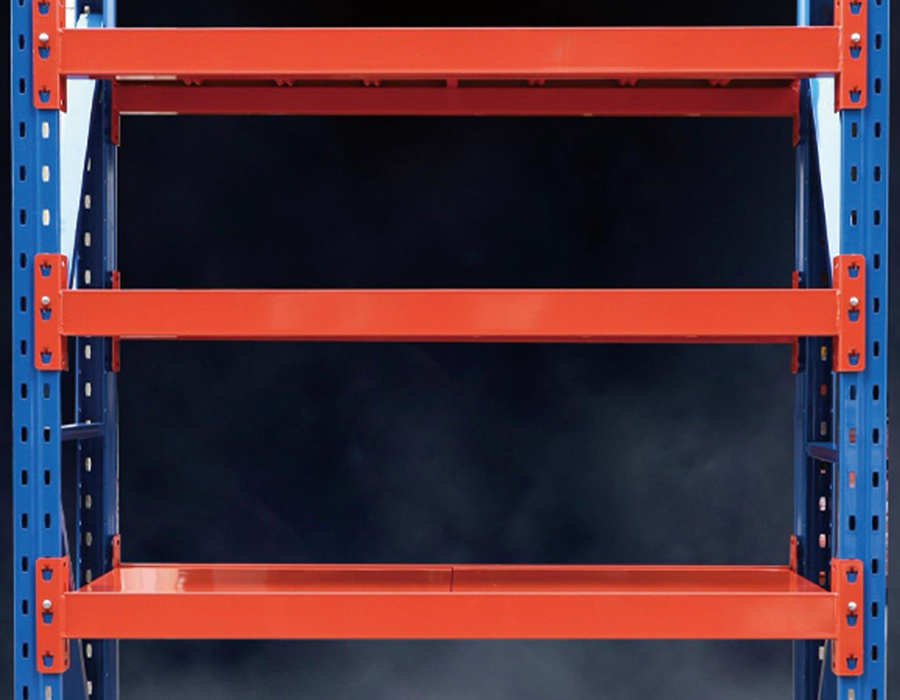

كيف يحدد مقياس الفولاذ وشكل الملف الشخصي أداء الرفوف للخدمة المتوسطة

رفوف بولتلس متوسطة التحمل تحتل أرضية متوسطة تتطلب متطلبات هيكلية - حيث يجب أن تتعامل مع أحمال الرف التي تتراوح عادةً من 200 كجم إلى 500 كجم مع الحفاظ على فعاليتها من حيث التكلفة وقابلة لإعادة التشكيل. المتغيران اللذان يحددان ما إذا كانت الوحدة تقدم بالفعل هذه التصنيفات هما مقياس الفولاذ الأساسي وهندسة المظهر الجانبي المدرفلة على البارد للشعاع. يتفاعل هذان العاملان: إن المقياس الأكثر سمكًا في الشكل C الضحل سوف يكون أقل أداءً من المقياس الأرق قليلاً الذي تم تشكيله في شكل صندوق مغلق أو مقطع قبعة، لأن لحظة القصور الذاتي للمقطع العرضي - وليس وزن المادة الخام - هي التي تتحكم في مقاومة الانحناء.

من الناحية العملية، يتم إنتاج العوارض متوسطة التحمل بشكل شائع من الفولاذ المدلفن على البارد بقطر 1.5 مم أو 1.8 مم أو 2.0 مم. تؤدي القفزة من 1.5 مم إلى 2.0 مم إلى زيادة وزن الشعاع بنسبة 33% تقريبًا، ولكن عند دمجها مع ملف تعريف مقطع القبعة المُحسّن، يمكن أن تتحسن سعة الحمولة بنسبة 50-70% على مسافات مكافئة. هذا هو السبب في أن وحدتي رفوف بسعر مماثل ولكن بمواصفات مختلفة يمكن أن تؤديا بشكل مختلف تمامًا في الميدان. في Huijian، تم تصميم مقاطع الشعاع متوسطة الخدمة الخاصة بنا من خلال مركز البحث والتطوير الداخلي لدينا لتحقيق التوازن بين كفاءة المواد والإنتاج الهيكلي - وهو تمييز يصبح واضحًا عند مقارنة منحنيات الانحراف بدلاً من مجرد أرقام التحميل المقدرة.

المنطق الهيكلي وراء أنماط ثقب العمود المستقيم

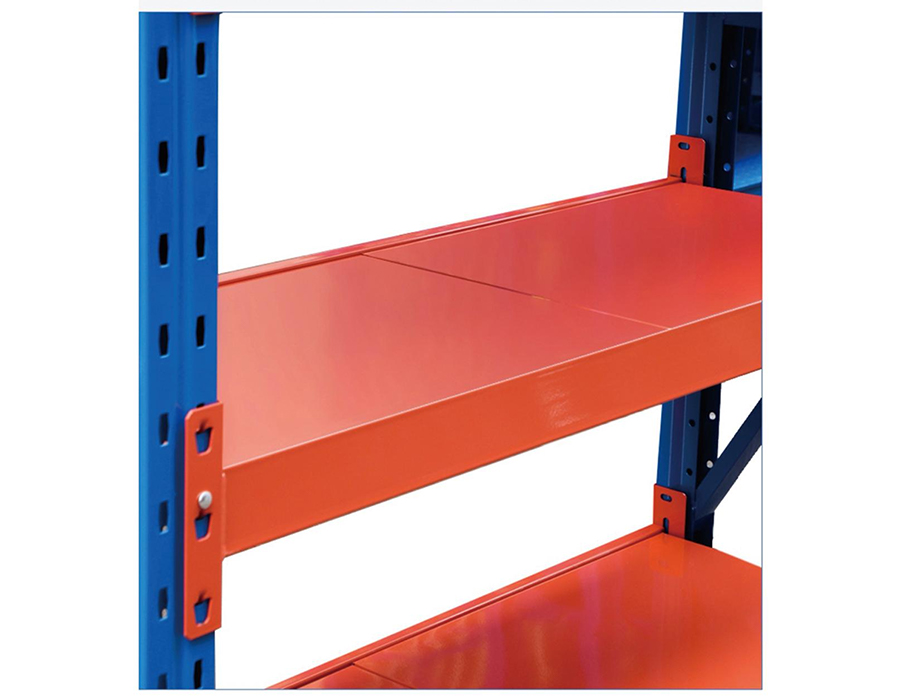

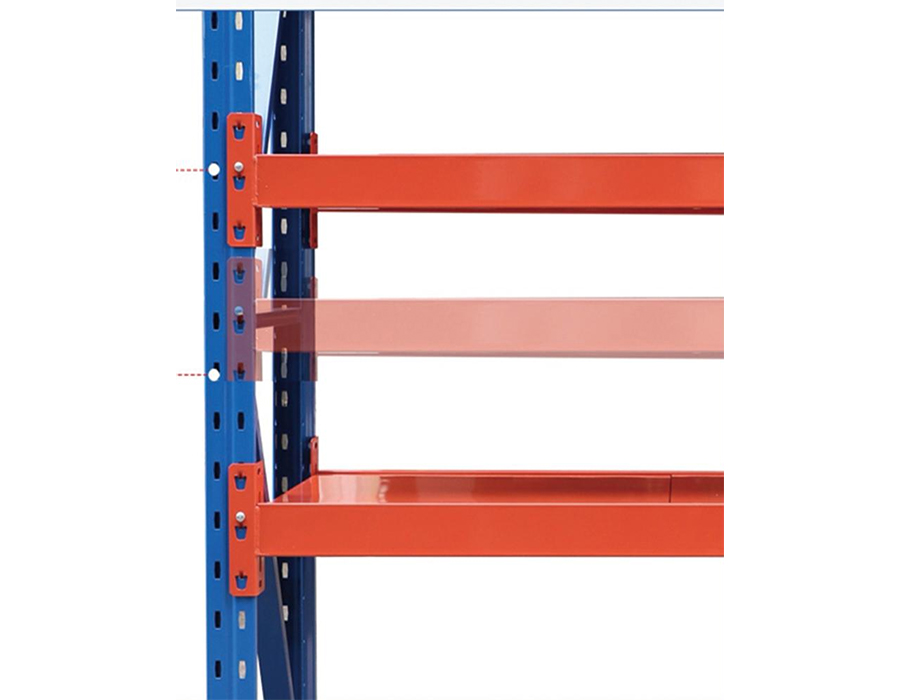

يعد العمود المستقيم المشقوق أو المثقوب هو العنصر المحدد للرفوف بدون مسامير، ومع ذلك نادرًا ما يتم فحص نمط الثقب نفسه أثناء الشراء. تؤدي ثقوب العمود وظيفتين في وقت واحد: فهي توفر نقاط الاتصال لموصلات الحزمة، كما أنها تقلل من مساحة المقطع العرضي الصافي للعمود، مما يؤثر بشكل مباشر على سعة التحميل المضغوطة. هناك توتر بين هذين الهدفين - فالمزيد من فتحات التثقيب يعني مرونة أكبر ولكن قوة عمود أقل.

يجب أن تدير القوائم المتوسطة الخدمة هذه المقايضة بعناية. سيكون للعمود الذي تبلغ درجة انحداره 50 مم عبر ارتفاعه الكامل معامل مقطع صافي أقل بكثير من العمود الذي تبلغ درجة انحداره 50 مم فقط في المنطقة الوسطى والفولاذ الصلب في الأعلى والأسفل حيث تصل تركيزات إجهاد الضغط إلى ذروتها. تتميز الأعمدة متوسطة الخدمة عالية الجودة أيضًا بأضلاع منقوشة أو طيات تقوية طولية في جدار العمود بين الصفوف المثقوبة، مما يستعيد الصلابة الالتوائية التي تزيلها الفتحات. عند تقييم الأعمدة المستقيمة، ابحث عن ميزات التقوية هذه بدلاً من الاعتماد فقط على سمك المقياس المحدد.

شكل المقطع العرضي للعمود مهم أيضًا. توفر القوائم ذات الأنبوب المربع مقاومة متوازنة في كلا المحورين الأفقيين - وهي مفيدة في تكوينات الصف المزدوج حيث تصل الأحمال الجانبية من اتجاهين. تعمل القوائم المفتوحة من الخلف أو القناة C على توفير تكلفة المواد ولكن يجب أن يتم دعمها أو توصيلها من الخلف بشكل أكثر قوة لمنع الالتواء تحت الأحمال اللامركزية. بالنسبة لتطبيقات الخدمة المتوسطة مع أحمال أرفف تزيد عن 300 كجم لكل مستوى، تكون قوائم الأنبوب المربع هي المواصفات الأكثر أمانًا بشكل عام.

تقييمات سعة التحميل: ثابتة وديناميكية وUDL - ما يقيسه كل منها

يتم تسويق منتجات الرفوف متوسطة التحمل بتصنيفات حمل لا يتم تحديدها دائمًا بشكل متسق عبر الموردين. يعد فهم ما يقيسه كل نوع تصنيف أمرًا ضروريًا للحصول على مواصفات دقيقة.

في سيناريوهات المستودعات الحقيقية، لا يتم استيفاء افتراض UDL أبدًا. ترتكز الكراتين المكدسة على الرف على آثار أقدامها الأساسية - غالبًا ما تغطي أقل من 60% من سطح الرف - مما يخلق ملف تعريف حمولة مركَّزًا أسوأ بكثير مما يتنبأ به نموذج UDL. تتمثل القاعدة الأساسية الموثوقة في تطبيق عامل تخفيض قدره 0.7× على سعة UDL المعلنة عندما تكون للبضائع المخزنة آثار أساسية أصغر من نصف مساحة الرف.

تكوين التدعيم وتأثيره على استقرار النظام عند الارتفاع

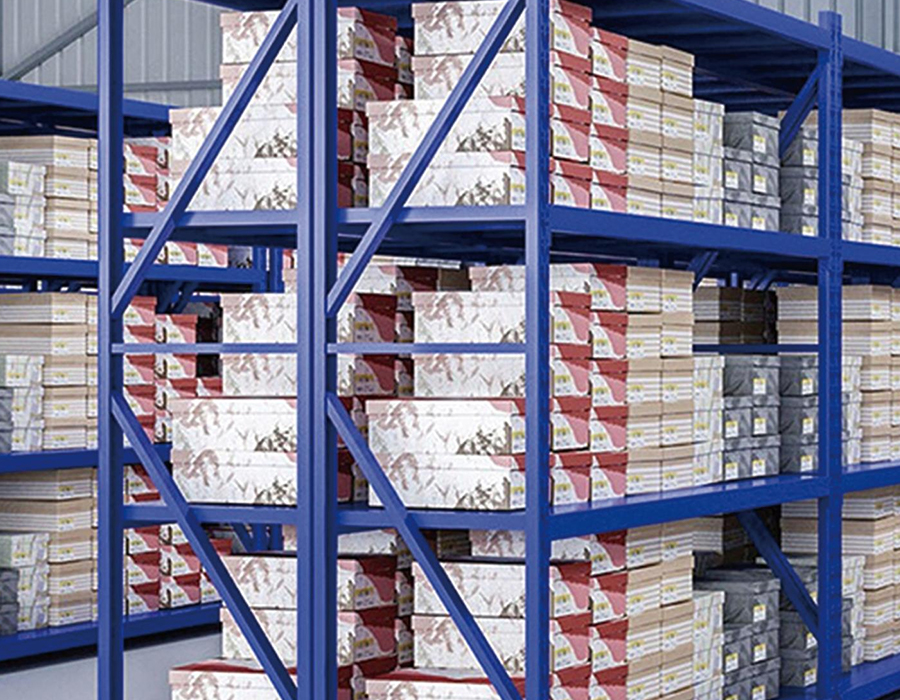

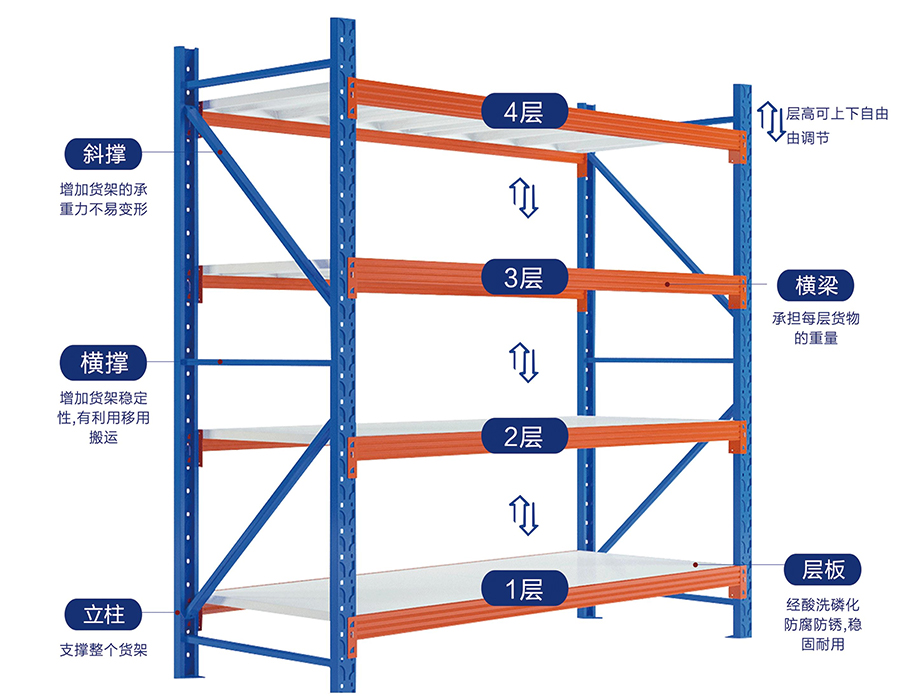

مع زيادة ارتفاع رفوف الخدمة المتوسطة - خاصة فوق 2.0 متر - يتحول تكوين الدعامات من ميزة ملائمة إلى ضرورة هيكلية. تعتمد معظم أنظمة الرفوف بدون مسامير على ألواح تقوية خلفية قطرية أو أفقية لمنع الأرفف، وهو ميل الإطار إلى متوازي الأضلاع تحت قوى أفقية مثل تحميل الرف الجانبي، أو التأثيرات العرضية، أو النشاط الزلزالي.

اللوحة الخلفية مقابل الأنظمة المتقاطعة

توفر الألواح الخلفية - عادةً شبكة سلكية أو صفائح فولاذية مثقبة تمتد على الوجه الخلفي الكامل للخليج - دعامة مستمرة ومزدوجة كدعامة لمنع دفع العناصر من الجزء الخلفي من الرف. إنها تضيف مقاومة كبيرة للأرفف لأنها تعمل كحاجز للقص عبر ارتفاع الخليج بالكامل. وتتمثل المقايضة في أنها تمنع الوصول إلى الخلف وتضيف وزنًا، وهو أمر مهم في تكوينات الاختيار على الوجهين. تستخدم أنظمة الأقواس المتقاطعة زوجًا من الأشرطة الفولاذية القطرية التي تشكل نمط X في الخلف. إنها أخف وزنًا، وتسمح بالوصول الخلفي، كما أنها أسهل في التثبيت، ولكن فعالية الدعامات الخاصة بها تعتمد بشكل حاسم على الشد الصحيح - لا توفر الدعامة المتقاطعة المتراخية أي مقاومة للأرفف تقريبًا وهي عيب تركيب شائع في هذا المجال.

تقوية الإطار النهائي في الرحلات الطويلة

في حالة الأرفف التي تتجاوز ستة فتحات، يجب إدخال إطارات تقوية متوسطة عند كل فتحة رابعة أو خامسة لمنع انتشار الأرفف التدريجي. بدون الإطارات المتوسطة، يمكن للقوة الجانبية المطبقة على أحد طرفي المدى الطويل أن تنتقل من خلال اتصالات الشعاع إلى العمودي وتتسبب في إزاحة متراكمة في الطرف البعيد - حتى لو كانت كل خليج على حدة يبدو مستقرًا في عزلة. هذه هي التفاصيل التي يتناولها فريقنا الفني في Huijian بشكل واضح في توصيات التخطيط للعملاء الذين يحددون فترات طويلة في تكوينات الخدمة المتوسطة عالية التحمل.

اعتبارات التوافق عند خلط مكونات الرفوف عبر الأجيال أو الموردين

يواجه مشغلو المستودعات في كثير من الأحيان قرارًا بشأن إضافة أرفف جديدة إلى التركيب الحالي من مورد مختلف، أو دمج المكونات التي تم شراؤها في سنوات مختلفة عندما تقوم الشركة المصنعة بتحديث خط إنتاجها. يحمل كلا السيناريوهين مخاطر التوافق التي لا تحظى بالتقدير حتى يوم التثبيت.

• فتحة الملعب والهندسة: حتى عندما يعلن كل من نظامي الرفوف عن قوائم بقطر 50 مم، فإن أبعاد الفتحة الفعلية - العرض والارتفاع وعمق خطاف الخطاف - تختلف حسب الشركة المصنعة. قد يكون لموصل الحزمة الذي يبدو مثبتًا بشكل صحيح عمق تعشيق أقل بمقدار 2-3 مم مما يقلل من مقاومة السحب تحت قوى الرفع بهامش كبير بشكل غير متناسب.
• أبعاد المقطع العرضي للعمود: قد تشترك قوائم الأنبوب المربع من شركات مصنعة مختلفة في التعيين الاسمي 60 × 60 مم أو 80 × 80 مم ولكنها تختلف في البعد الخارجي الفعلي وسمك الجدار ونصف قطر الزاوية. يؤثر هذا على ما إذا كانت فواصل الصفوف المشتركة والأقواس المتقاطعة وألواح القدم من أحد الأنظمة ستناسب النظام الآخر بشكل صحيح.
• عمق الشعاع وسمك السطح: عند خلط العوارض من أنظمة مختلفة، قد يكون ارتفاع سطح سطح الرف الناتج غير متناسق أثناء التشغيل - مما يخلق مخاطر التعثر على الملتقطين ومعدات المناولة الميكانيكية. وهذا يعني أيضًا أن الملحقات مثل المقسمات وقضبان الصناديق المصممة لعمق عارضة واحدة لن يتم تثبيتها بشكل صحيح على الأخرى.
• تفاعلات طلاء السطح: يمكن أن يحدث التآكل الجلفاني عندما تتلامس معالجات الأسطح المعدنية المختلفة مع بعضها البعض في البيئات الرطبة. يعد خلط القوائم المجلفنة بالغمس الساخن مع العوارض المغطاة بالمسحوق منخفض المخاطر بشكل عام، ولكن الجمع بين ملحقات الألومنيوم والفولاذ المطلي بالزنك في بيئات الهواء المالح يتطلب غسالات عازلة أو طلاءات متوافقة.

الأسلوب الأكثر أمانًا عند توسيع التثبيت الحالي هو المصدر من الشركة المصنعة الأصلية وتحديد نفس جيل المنتج. عندما لا يكون ذلك ممكنًا، فإن إجراء اختبار ميكانيكي للمكونات التمثيلية قبل الطلب بالجملة يعد بمثابة خطوة تحقق بسيطة ولكنها ضرورية.

تحسين عرض الخليج وعمقه للتخزين متوسط المهام المتوافق مع منصة التحميل

رفوف صناعية متوسطة التحمل غالبًا ما يستخدم في البيئات الهجينة حيث يتم تخزين المنصات القياسية أو نصف المنصات جنبًا إلى جنب مع الصناديق الكرتونية السائبة. في هذه الحالات، يجب أن تتم مطابقة أبعاد الخليج الاسمية بعناية مع معايير مساحة المنصات لتجنب إهدار المساحة أو التراكمات غير الآمنة.

تتمتع المنصات الأوروبية القياسية (1200 × 800 مم) ومنصات GMA (1219 × 1016 مم) بآثار مختلفة، ولن يستوعب حجم الخليج الذي يتناسب مع أحدهما الآخر بشكل مثالي. بالنسبة لتخزين المنصات الأوروبية على رفوف متوسطة الخدمة، يوفر عرض يبلغ 1300 ملم وعمق رف يبلغ 850 ملم مساحة عازلة للخلوص تبلغ 50 ملم على كل جانب - وهو ما يكفي لتجنب تلامس العارضة في الوضع العادي ولكنه ليس كبيرًا بحيث يسمح بحركة جانبية كبيرة لمنصة التحميل. بالنسبة لمنصات GMA، يعد النطاق الذي يبلغ 1400 مم والعمق 1100 مم بمثابة الحد الأدنى الأكثر ملاءمة.

يتحكم عمق الرف أيضًا فيما إذا كان من الممكن تخزين صف البليت الثاني من الأمام إلى الخلف دون تكوين تخزين عميق مخصص. يتطلب تخزين البليت مزدوج العمق على رفوف متوسطة الخدمة أعماقًا تبلغ 1700 مم أو أكثر، مما يتطلب عادةً حزمة دعم مركزية لمنع انحراف منتصف المدى على مستوى الرف السفلي حيث يمكن أن تتجاوز أحمال البليت المجمعة 600 كجم. تضيف هذه الحزمة المركزية تكلفة ولكنها غير قابلة للتفاوض من أجل السلامة الهيكلية عند تلك الأحمال والامتدادات.

مقاومة الزلازل والتأثيرات: كيف ينبغي تقييم الرفوف متوسطة التحمل في مناطق الخطر

في المناطق ذات النشاط الزلزالي المعتدل - وهي الفئة التي تشمل أجزاء كبيرة من شرق وجنوب الصين - تتطلب أنظمة الرفوف متوسطة الخدمة تقييمًا يتجاوز تقييمات الحمل الثابت القياسية. تعمل القوى الزلزالية بشكل أفقي على محتويات الرفوف، ويمكن أن تتجاوز الأحمال بالقصور الذاتي الناتجة عن البضائع الثقيلة على الرفوف العلوية المقاومة الجانبية لأنظمة الموصلات القياسية بدون مسامير أثناء حدث التسارع الأرضي.

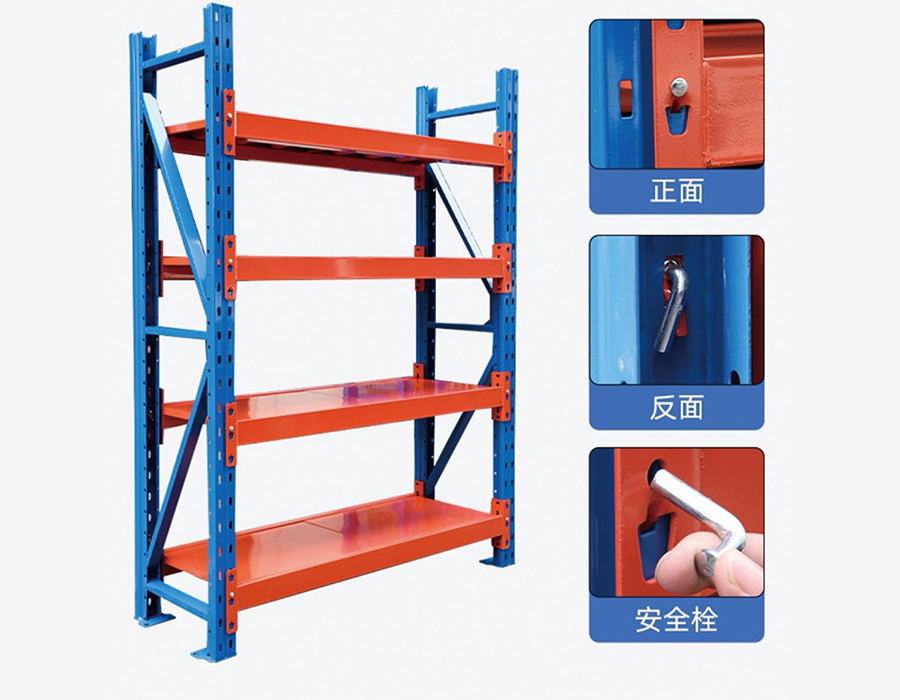

المعلمات الرئيسية التي يجب تقييمها هي مقاومة القص الأساسية للنظام، وهي القوة الأفقية الإجمالية التي يمكن أن يقاومها الرف قبل أن يزيح الإطار، وقوة سحب الموصل في ظل التحميل الرأسي والجانبي المشترك. يتم اختبار موصلات الحزمة القياسية للخدمة المتوسطة في ظل ظروف التحميل الرأسية البحتة. في ظل التحميل المشترك - وهو ما تنتجه سيناريوهات الزلازل أو التأثيرات - ينخفض ​​عمق الارتباط الفعال ويتعرض الموصل لضغط دوراني عند نقطة الخطاف. تعمل الأنظمة ذات دبابيس القفل الثانوية أو تعزيزات المشبك الملحومة بشكل أفضل في ظل هذه الظروف.

• تثبيت الأرضية: في مناطق خطر الزلازل، يجب أن تكون جميع الأرفف متوسطة الخدمة التي يزيد ارتفاعها عن 1.8 مترًا مثبتة على الأرض بغض النظر عن ثباتها قائمًا بذاته تحت الحمل الثابت. تعتبر مسامير تثبيت التمدد في الخرسانة بقطر M10 على الأقل وعمق تضمين 80 مم من المواصفات النموذجية للتركيبات متوسطة الخدمة.
• تقليل التحميل على الرف العلوي: يعد تخزين أثقل البضائع على الرفوف السفلية ممارسة معتادة، ولكن في السياقات الزلزالية، يكون لها أساس هيكلي يتجاوز الاستقرار: حيث يقلل مركز الثقل المنخفض بشكل مباشر من عزم الانقلاب في ظل التسارع الأفقي. يمكن أن يؤدي تقليل حمل الرف العلوي بنسبة 20% إلى تقليل لحظة الانقلاب بهامش أكبر بشكل غير متناسب اعتمادًا على نسبة ارتفاع الإطار إلى العمق.
• العلاقات بين الصفوف: يجب أن تكون مسارات الخدمة المتوسطة ذات الصف المزدوج متصلة بعوارض ربط بين الصفوف في الجزء العلوي من الإطار. تمنع هذه الصفين من الأرفف بشكل مستقل في اتجاهين متعاكسين - وهو وضع فشل يسمى "أرفف المقص" - والذي يمكن أن يتسبب في انهيار الإطار حتى عندما يكون كل صف فردي قد نجا من القوة الجانبية بشكل مستقل.

نحن ندمج اعتبارات الأداء الزلزالي في مواصفات منتجنا للخدمة المتوسطة، ونشجع العملاء في المناطق ذات المخاطر العالية على التشاور مع فريقنا الهندسي في وقت مبكر من مرحلة تخطيط المشروع لضمان تضمين توصيات التكوين المناسبة في التخطيط منذ البداية.
